钢丝绳减震器-VIBCABLE
-
钢丝绳减震器-VIBCABLE的概况 -
此系列底座是由不锈钢丝缆绳绕在轻质的铝栅上。8010-8060 版本是使用不锈钢夹具组装， 而 8080 - 8140 版本则用电镀的钢质螺钉组装。
每个铝栅上有两至四个定位孔，可为光滑孔、埋头螺孔或螺纹孔。
应用领域：
此类阻尼器可以缓解冲击或坠落产生的加速度,箱中设备保护，行李架和移动设备上的易碎品保护。
-
钢丝绳减震器-VIBCABLE的优势 +
-
钢丝绳减震器-VIBCABLE的性能 +
固有频率 5 - 25 Hz，衰减高达 40%，各方向高位移量。
-
钢丝绳减震器-VIBCABLE的指标 +
技术参数：
型 号 示例图 A
(mm)B
(mm)C (mm)
取决于版本D (mm) E (mm) F (mm)
(2 固定孔)H (mm)
取决于版本min. max. 攻螺孔 螺纹孔 1 2 3 4 5 6 V3CA8010-01 - -06 1 68 82 25 38 10 5 4,8 M4 18 26 20 28 30 33 V3CA8020-01 - -06 1 100 112 29 43 12,5 6 5,8 M5 21 31 35 25 28 38 V3CA8030-01 - -06 1 114 127 37 49 14 8 6,5 M6 28 30 33 36 38 41 V3CA8040-01 - -03 1 114 127 37 44 14 8 6,5 M6 28 33 38 - - - V3CA8060-01 - -06 1 114 127 37 95 14 10 6,5 M6 38 43 87 43 31 34 V3CA8080-01 - -06 2 131 146 57 102 16 13 6,5 M6 48 54 60 64 80 90 型 号 形 状 A
(mm)A1
(mm)A2
(mm)A3
(mm)B
(mm)C (mm) 取决于版本 D
(mm)E
(mm)F (mm)
(4 个固定孔)H (mm) 取决于版本 min.
max. 攻螺孔 螺纹孔 1 2 3 4 5 6 V3CA8090-01 to -06 2 156 111 44,5 30 216 80 135 25 16 9 M8 70 74 89 110 68 77 V3CA8100-01 to -06 2 156 111 44,5 30 216 92 150 25 20 9 M8 75 89 95 110 83 108 V3CA8110-01 to -06 2 191 136,5 54,5 38,1 267 102 170 25 25 11 M10 90 95 100 100 110 150 V3CA8120-01 to -04 2 266,5 190,5 76 50,5 370 145 195 40 40 13 M12 135 150 160 160 - - V3CA8140-01 to -02 2 378 270 108 70,8 520 224 248 50 50 20 M18 180 218 - - - - 运行特征：

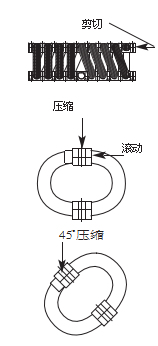

型 号 额定荷载范围 (daN) 压 缩 45°压缩 滚动/剪切 版 本 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6 V3CA-8010 7 3 5 5 4 4 6 3 4 4 3 3 4 2 3 2 2 2 V3CA-8020 11 20 19 15 74 26 8 14 14 11 13 19 6 10 10 7 9 13 V3CA-8030 17 18 17 13 11 10 13 13 13 10 8 8 9 9 9 7 6 5 V3CA-8040 86 62 40 66 48 31 42 31 20 V3CA-8060 63 58 19 53 82 100 46 44 15 40 62 75 32 29 10 27 41 50 V3CA-8080 88 62 51 47 25 26 66 47 39 36 19 19 44 31 26 24 13 13 V3CA-8090 194 162 120 82 188 134 147 122 91 62 142 101 97 81 60 41 94 67 V3CA-8100 439 414 481 215 442 290 330 312 363 162 332 218 220 207 240 108 221 145 V3CA-8110 848 682 712 529 486 315 639 532 556 406 366 246 424 342 357 265 243 157 V3CA-8120 1 658 1 396 878 651 1 272 1 055 664 492 331 698 441 320 V3CA-8140 2 229 2 031 1 687 1 527 运行温度：-180°C ±300°C。
电阻：电导膜< 210°0。
环境：此材料不受苛刻环境影响。
振动传递系数曲线：
.jpg)
铝栅上可有光滑、螺纹或埋头螺孔，几种类型的组合也是可能的：
栅 1 光滑孔：L 螺纹孔：N 埋头螺孔：F 栅 2 光滑孔: L LL NL FL 螺纹孔：N LN NN FN 埋头螺孔： F LF NF FF
