SLM 系列空气弹簧减震垫脚

SLM 系列空气弹簧减震垫脚的概况 -

结构
弹性体-金属组合，带可螺丝固定的底板，弹性材料制成的气体腔室，用钢圈加固，10种规格尺寸。

应用领域

测量机、平面工作台、设备基础、压力机、自动剪板机、咬合机、压缩机、风扇、空调等。
SLM 系列空气弹簧减震垫脚的优势 +
SLM 系列空气弹簧减震垫脚的性能 +

➤ 低频主动或被动减震
➤ 垂直和水平刚度约为 1：1

➤ 振动隔离

➤ 冲击吸收

➤ 结构性隔音

➤ 无需锚固安装

➤ 可在不充气状态下工作

➤ 负载范围：0.2‒100 kN

➤ 固有频率(静态)：3 ‒ 5 Hz

➤ 固有频率(静态)：不充气 8 Hz

SLM 系列空气弹簧减震垫脚的指标 +

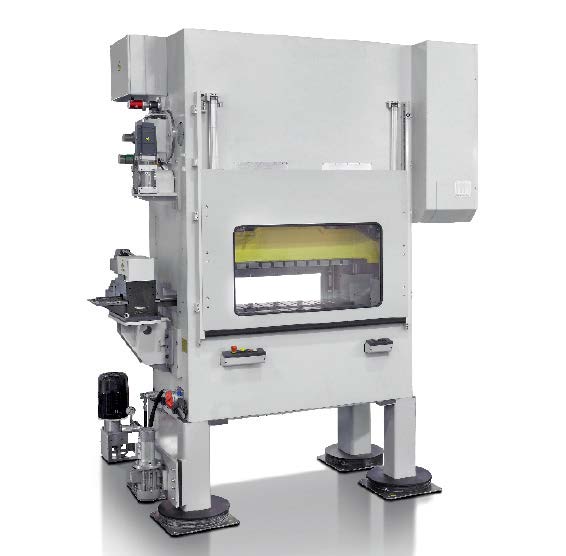

SLM 系列空气弹簧减震垫脚(图1)

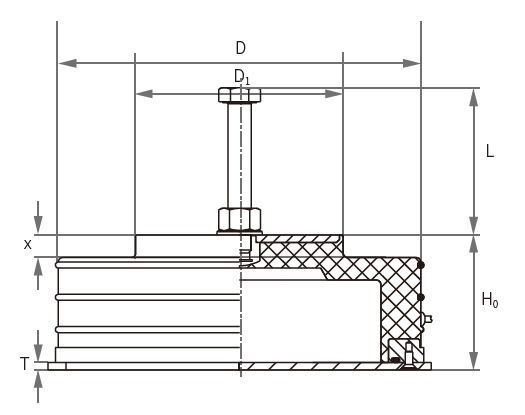

SLM 系列空气弹簧减震垫脚(图2)

型号	D	H₀	D₁	G	L	S机器底座厚	Ni	X	A	b	d	T	重量	最大负载（kN）
型号	D	H₀	D₁	G	L	( 最大)	Ni	X	A	b	d	T	（kg）	最大负载（kN）
SLM 1 A	73	65	28	M10	80	50	±5	12	75	60	7	3	0.3	0.65
SLM 3 A	105	65	52	M12	90	65	±5	12	105	89	7	3	0.5	1.8
SLM 6 A	127	90	60	M12	90	65	±6	15	130	108	7	3	1	2.8
SLM 12 B	172	90	96	M12	90	65	±6	15	175	153	7	3	2.2	6
SLM 24 A	245	90	138	M16	100	75	±6	15	255	215	14	5	7.2	13
SLM 48 A	338	90	205	M16	100	75	±6	15	343	305	14	5	14.7	26
SLM 72 A	380	91	255	M24 x 1.5	140	75	±6	17	385	310	20	6	22.5	38
SLM 96 A	468	90	300	M24	130	75	±6	15	470	406	20	6	29.3	55
SLM 144 A	550	91	360	M24 x 1.5	140	75	±6	17	555	480	20	6	46.5	76
SLM 192 A	610	90	430	M24	130	75	±6	15	610	508	20	6	52.5	100

单位=mm L=螺栓长度
