ADS-ICD空气弹簧

ADS-ICD空气弹簧的概况 -

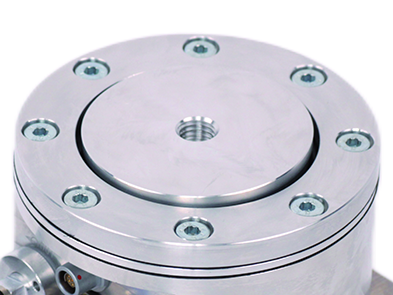

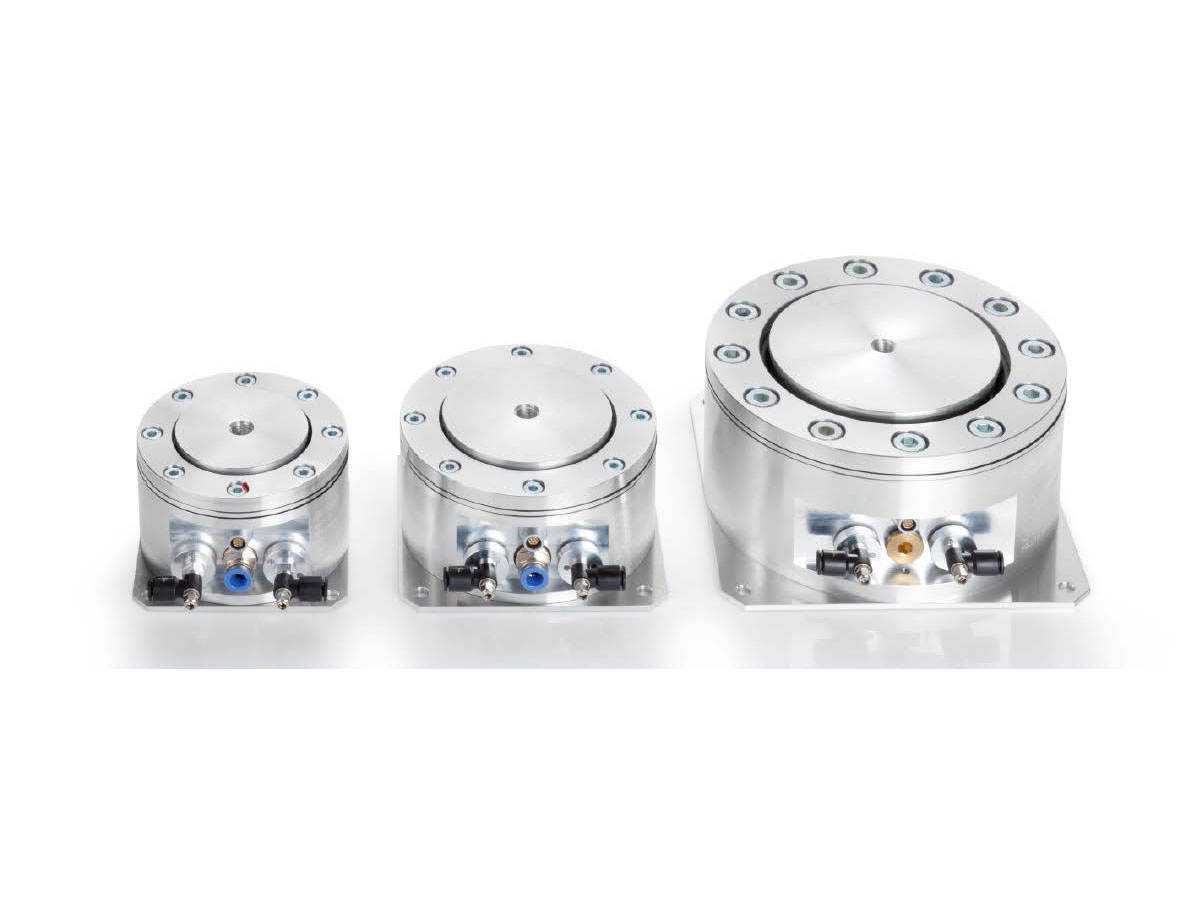

ADS-ICD 空气弹簧结构基于膜片的空气弹簧，外壳、支撑板和底板由铝制成。
ADS-ICD空气弹簧的优势 +

ADS-ICD 结构
基于膜片的空气弹簧，外壳、支撑板和底板由铝制成。

ICD空气弹簧系统构成

➤ 4 个空气弹簧

-3个带传感器和控制阀的ADS主控空气弹簧

-1 个无传感器和阀门的ADS被控空气弹簧

➤ 1 个控制单元，3 通道电路板带有 USB 接口

➤ 主控弹簧的通信电缆

➤ 压力调节阀（NW 4 模块）

➤ 电源适配器

选项

➤ 控制单元：塑料外壳中的电路板

➤ 控制电缆的连接器

➤ 过滤器和调节器组件由压力调节器、压力表、过滤器、水分离器组成

➤ 控制电缆：3 根控制电缆的长度符合客户需求

➤ Air Level Control 软件

➤ USB 线缆

➤ 根据空气弹簧的数量，增加软管和连接器

系统功能

空气弹簧具有出厂默认配置。同时，通过控制软件可以改变以下参数：复位精度、允许的变形量、响应时间、平均高度。这些参数可以被查看，调整，并地存储在每个弹簧中。即使在断电后，这些值也会保留。可以通过控制软件恢复默认配置。
ADS-ICD空气弹簧的性能 +

控制单元

调节参数

➤ 复位精度：

-粗略 (± 0.5 mm）

-精准 (± 0.1 mm)

-用户定义 (± 0.01 - 1 mm)

➤ 允许偏差（变形量）

-宽 (± 1.0 mm)

-窄 (± 0.5 mm)

-用户定义 (± 0.01 - 1.5 mm)

➤ 响应时间

-快 (10 ms)

-慢 (125 ms)

-用户定义 (5 - 125 ms)

➤ 工作高度

-中间位置 (± 5 mm),

-电位计调整

-控制软件调整

性能参数：

➤ 负载范围 8 - 182 kN

➤ 每个型号有两个高度可选

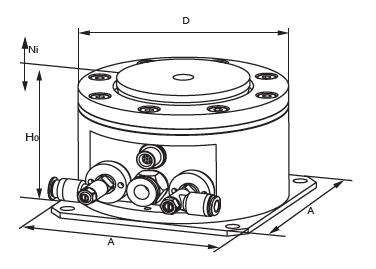

ADS-ICD 系列	直径 D	安装高度 H0	升降高度 Ni	底板宽度 A	最大负载 kN
ADS 3	105	65	± 5	106	1.8
ADS 6	127	90	± 6	130	2.8
ADS 12	175	90	± 6	175	6.0
SLM 12 B	170	90	± 6	175	6.0
ADS 24	245	90	± 6	255	13.0
ADS 48	338	90	± 6	343	26.0
ADS 96	468	90	± 6	470	55.0
ADS 192	610	90	± 6	610	100.0
