半导体设备隔振解决方案：构筑晶圆制造的"零振动"基石
在半导体先进制程的微观世界里，精度的追求永无止境。当光刻机、EUV设备与刻蚀机的加工精度逼近物理极限，任何微乎其微的振动都可能成为良率的"隐形杀手"。
城市地铁运行、重型卡车通行以及建筑本身的微幅摇摆，都可能通过地基传导至昂贵的生产设备，引发不可逆的百万级经济损失。因此，构建一套系统性、全周期的"零振动"防线，不仅是工程技术的挑战，更是晶圆产线稳定运行的生命

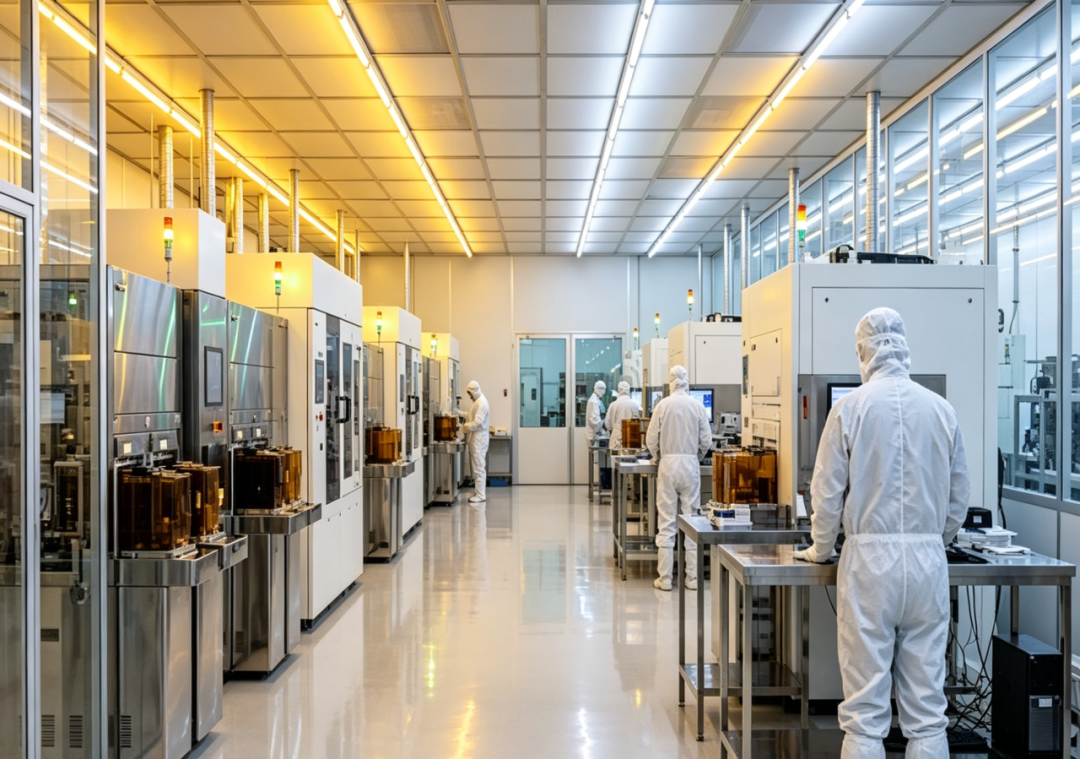

半导体洁净车间内景
振动威胁的多维审视
在深入解决方案之前，必须清晰认知我们所面对的"敌人"。半导体制造中的振动干扰并非单一来源，而是呈现出立体化、复杂化的特征。
精度红线：良率的生死线
随着制程工艺进入7nm及以下节点，设备对振动的敏感度呈指数级上升。以EUV光刻机为例，其对焦深与套刻精度的要求极为严苛，振动速度阈值通常被限定在VC-F级的极低量级。
一旦环境振动超过这一红线，光刻图形的叠加误差将迅速放大，直接导致晶圆报废。
据行业数据统计，某晶圆厂曾因未预料到的地铁振动引发设备位移超标，单日损失即突破千万元大关，足见振动控制的重要性。

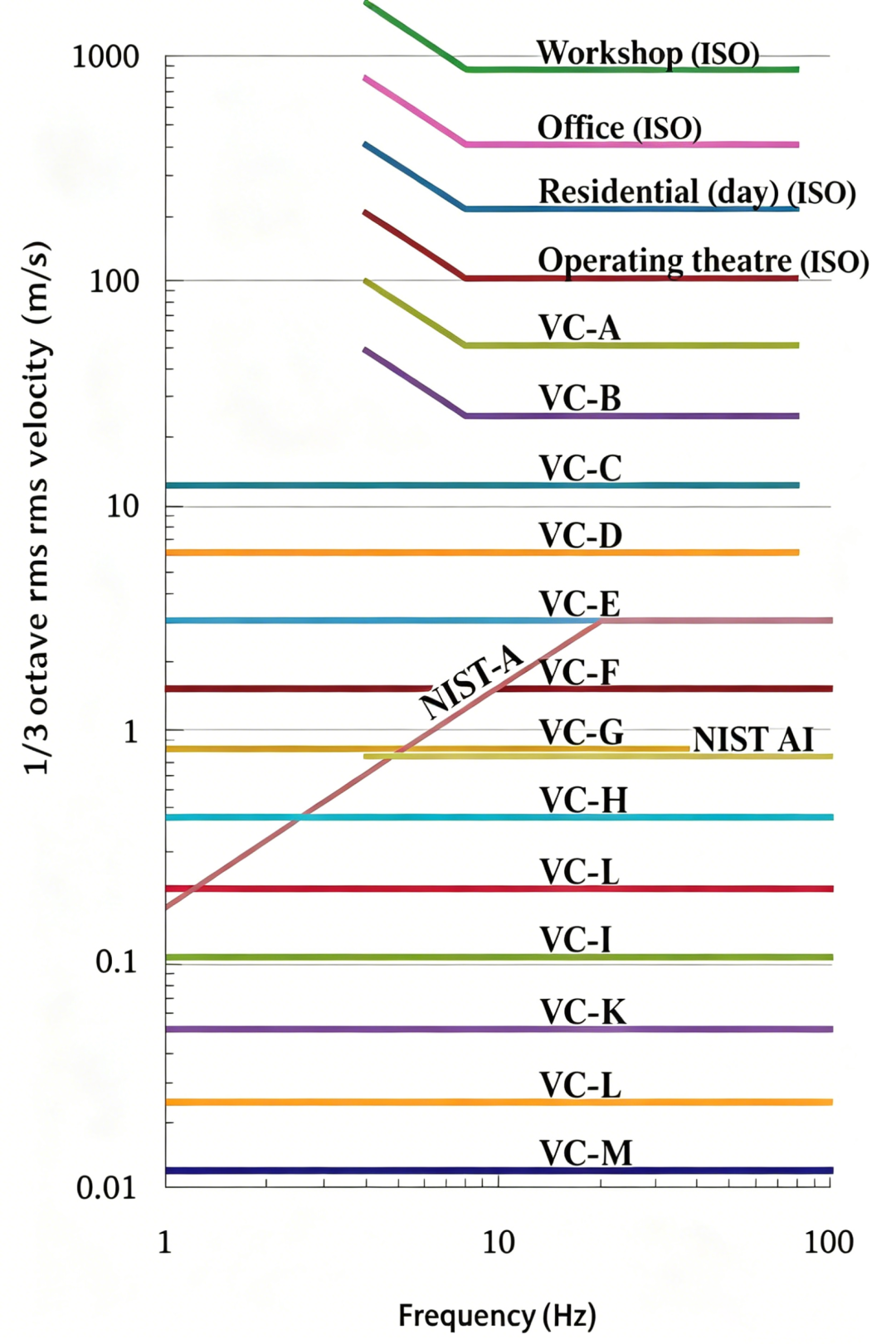

VC振动标准曲线
