变压器嗡嗡响、发电机抖得慌 —— 电力设备隔振降噪实操

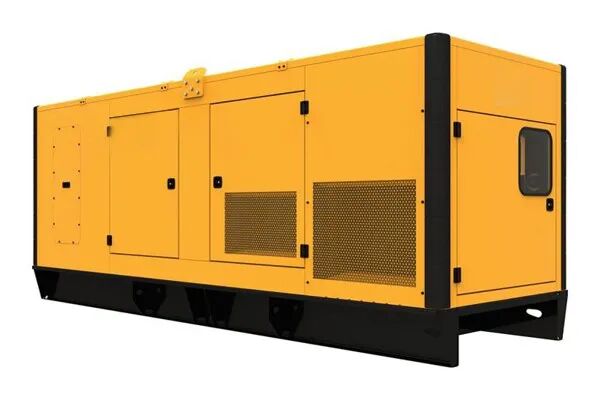

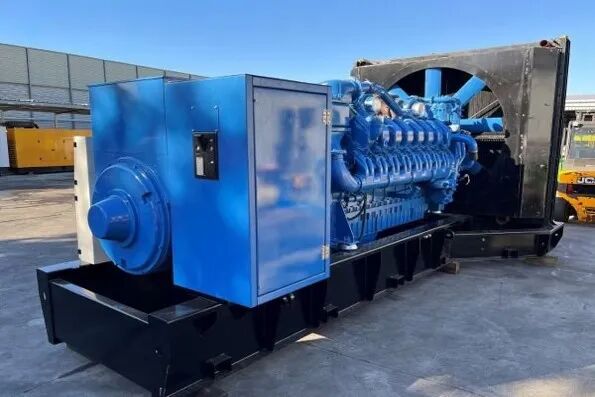

去年有个做数据中心的客户打电话来：“我们的柴油发电机一开机，三楼办公室的杯子都在桌上跳舞。” 听着夸张，实际一测还真是 —— 发电机启动后，3 楼楼板振动加速度峰值到了 0.3 m/s²，相当于 0.03g。人坐椅子上能明显感觉到屁股在抖。
电力设备的振动和噪声治理，是很多工厂、数据中心、医院后勤部门的老大难。今天把这摊事拆开讲清楚。
变压器振动特性与隔振
变压器振动主要来自铁芯硅钢片的磁致伸缩效应。50 Hz 交流电作用下，铁芯以 100 Hz（两倍工频）周期性伸缩，幅值微米级，但能量不小。一台1000 kVA 干式变压器的振动加速度级可达 85—95 dB（基准参考值 10⁻⁵ m/s²）。
变压器隔振的关键是：固有频率要远低于 100 Hz。
按照单自由度无阻尼隔振系统传递率公式：
T = 1 / |1 - (f/fn)²|
要让 100 Hz 激励下的传递率小于 0.1（即隔振效率大于 90%），隔振系统的固有频率 fₙ 必须低到约 30 Hz 以下。
实际工程中，变压器底部布置弹簧隔振器，目标固有频率一般取 3—5 Hz。以一台 5 t 重的变压器为例，选用 6 个弹簧隔振器均匀布置，每个承载约833 kg，弹簧刚度 k 需满足公式：
fn = 1/(2π) × √(k/m)
反算下来，单只弹簧刚度约 200—350 N/mm 即可。
变压器底部布置弹簧隔振器结构示意
别忘了结构传声路径
很多工程只做了隔振器就以为完事了，结果噪声还是大。问题出在两条 “声桥”：
第一条，变压器低压侧母排
硬铜排直接把铁芯振动传到配电柜，配电柜再传到墙体。解决方案是在母排连接处加一段软连接（编织铜带），切断结构传声路径。成本不高，效果明显——插入损失可达 8—12 dB。

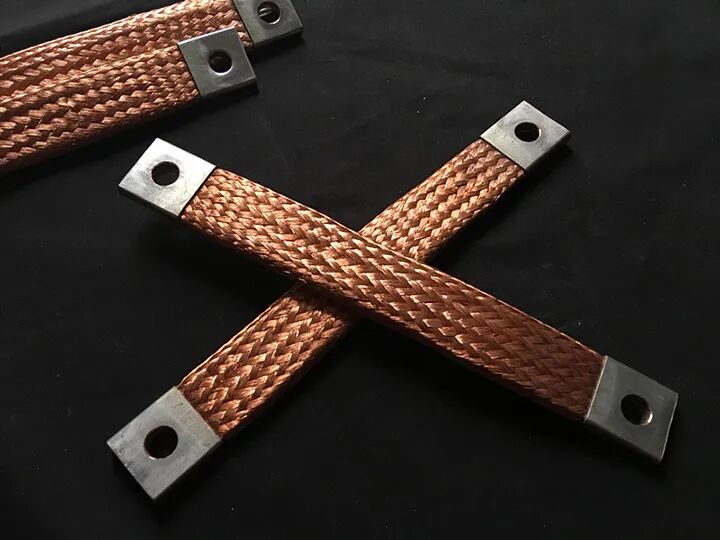

编织铜带软连接
第二条，变压器外壳与基础的螺栓连接
哪怕底下装了隔振器，如果螺栓刚性连接没处理好，照样传振。正确做法是螺栓穿隔振器后加橡胶衬套，确保金属件不直接接触。

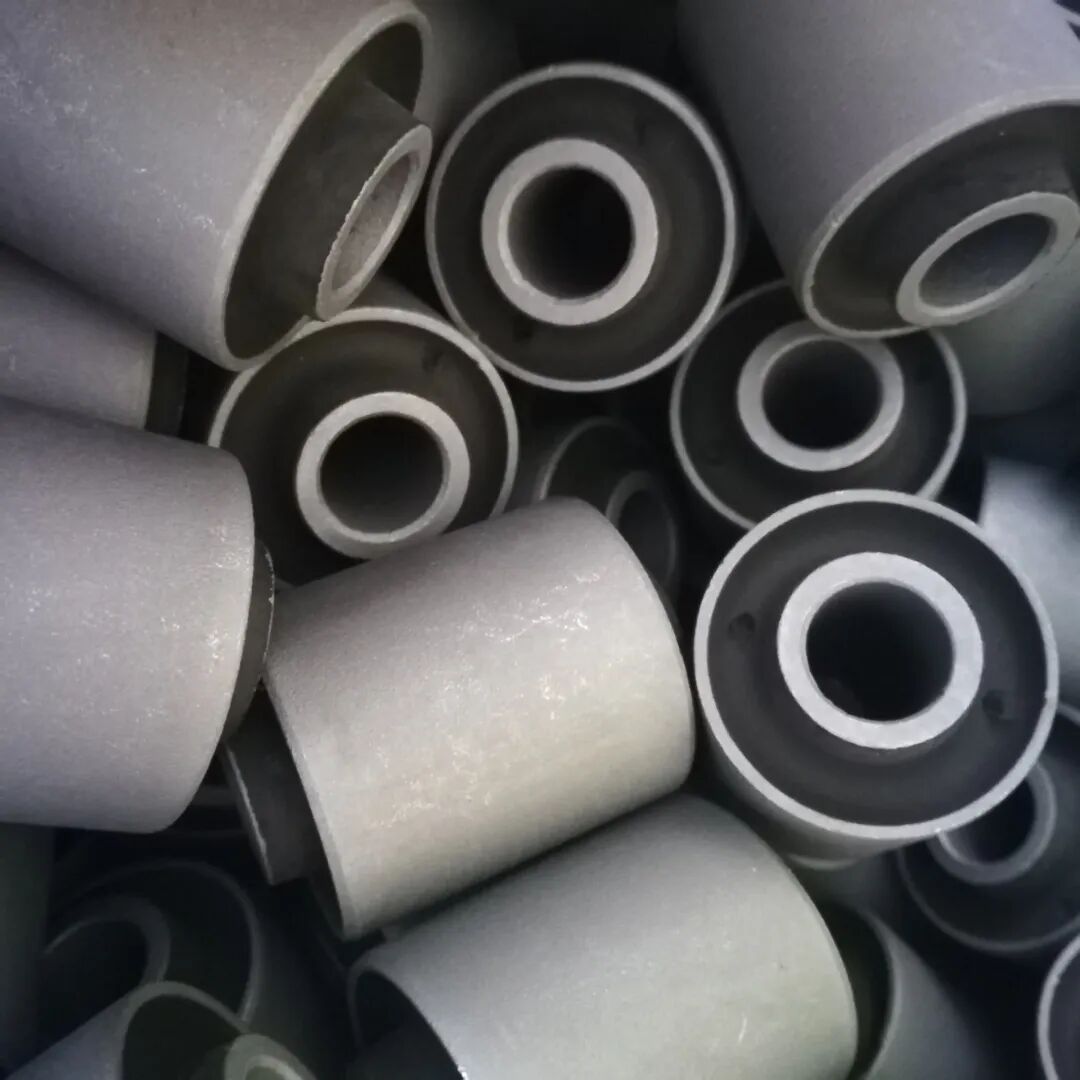

橡胶衬套
