电子显微镜三种隔振方案实测：被动、主动、气浮哪家强？

在8–16Hz目标频带衰减良好，相关频带最大残余振动约4.8μm/s，达到VC-D；但4–6.3Hz相关1/3倍频程频带因系统共振放大，最大残余振动约7.9μm/s，超出VC-D限值26%。

被动隔振系统的最低可实现固有频率受到承载、静挠度、稳定性和结构尺寸等条件限制，因此低频段往往是被动隔振设计的难点。

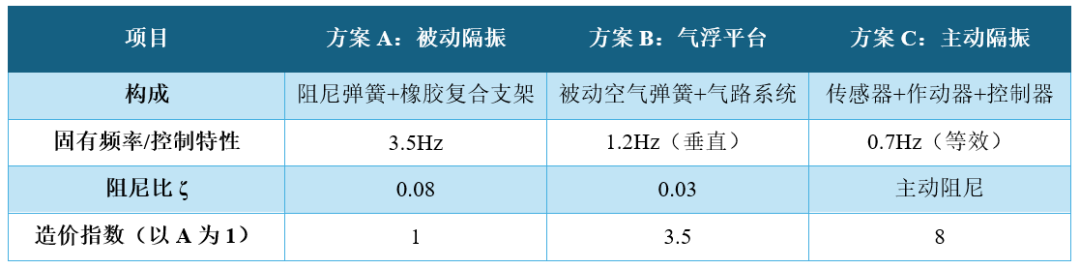

方案B

在测试频带内最大残余振动约3.4–4.2μm/s，稳定达到VC-D水平，10Hz以上部分频带已接近VC-E限值，但仍高于VC-E。

代价：水平向恢复时间较长（受扰后约20s恢复稳定），且依赖洁净稳定气源——空压机、储气及管路系统若选型或隔振处理不当，可能通过结构连接引入新的振源。

方案C

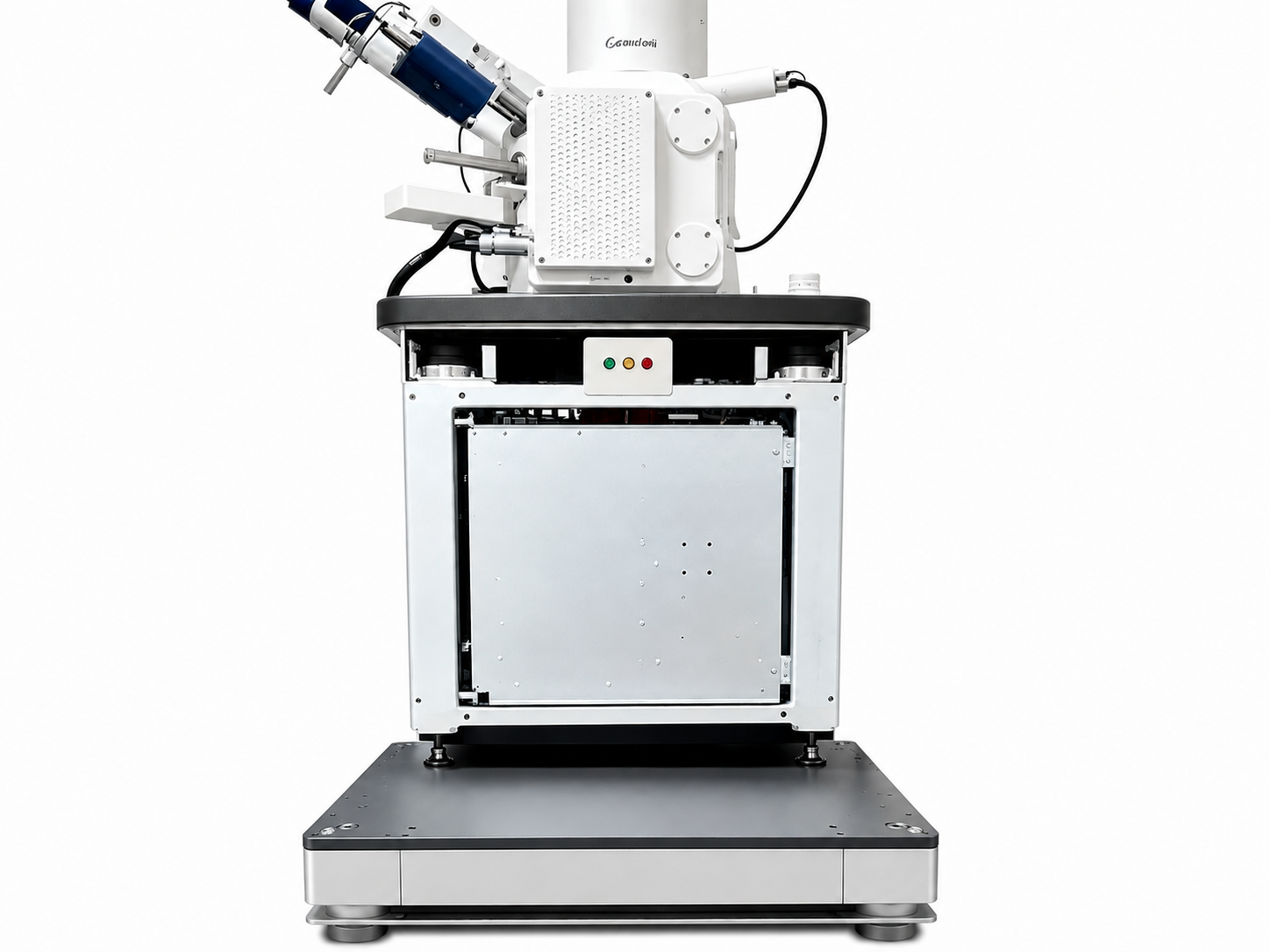

在1–80Hz相关1/3倍频程频带的最大残余振动约1.4–2.1μm/s，低于VC-E限值；对人员走动、关门等瞬态扰动的抑制也更加突出（恢复时间<2s）。

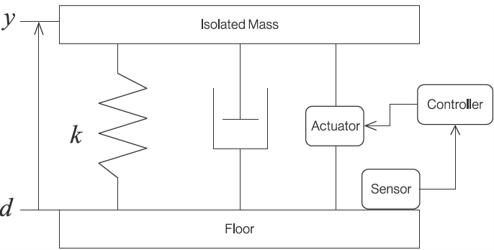

相比纯被动方案，主动系统可以通过传感器、控制器和作动器形成闭环控制，主动修正部分低频及瞬态响应。

常规SEM/能谱分析：方案B可作为重点评估的被动空气弹簧方案，气源品质、管路柔性连接及水平稳定性要纳入方案设计；

高分辨TEM、电子束光刻、对低频或瞬态扰动高度敏感：优先评估主动隔振或主动+被动组合方案，不建议仅凭设备类型直接确定方案。
