Paulstra Dyn 在额定负载，外部激励为 1500 RPM (25Hz) 时，隔振率可以达到 90%。

在宽泛的负载范围内可以保持恒定的高度，寿命期内，机械特性稳定，耐盐雾能力可达到 500 小时，主要用于静止设备的振动隔离。

应用领域：
主要用于静止设备的振动隔离：旋转设备，如风扇、空调、压缩机、发电机（组）和水泵等。

应用场景：

1、主要用于静止设备的振动隔离:

旋转设备，如：风扇，空调，压缩机，发电机（组），水泵等。

管道设备，屋顶吊装，变压器，电器外罩。

（1）市场：献血巴士

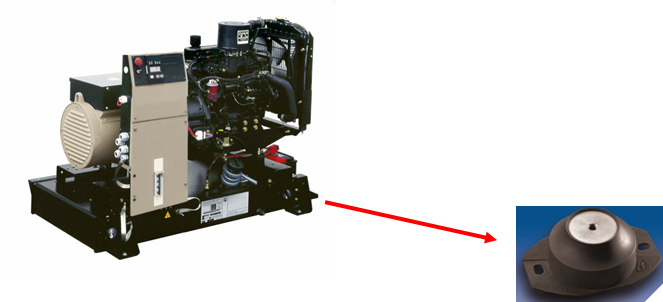

应用：发电机组隔振

（2）市场：医疗行业

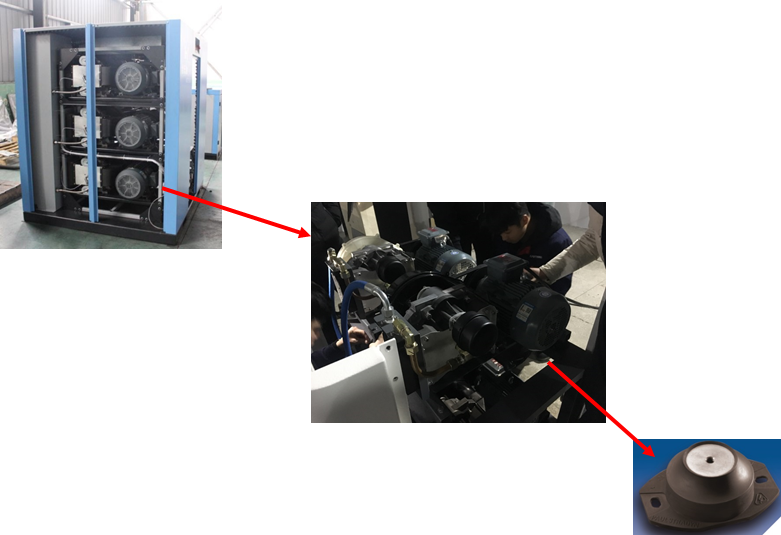

应用：制氧机空压机隔振

（3）市场：叉车

应用：半悬浮动力总成隔振
橡胶减震器-PAULSTRADYN的优势 +

➤ 在额定负载，外部激励为 1500 RPM（25Hz）时，隔振率可以达到 90%

➤ 在宽泛的负载范围内可以保持恒定的高度

➤ 寿命期内，机械特性稳定

➤ 耐盐雾能力可达到 500小时

➤ 便于安装

➤ 设计优良

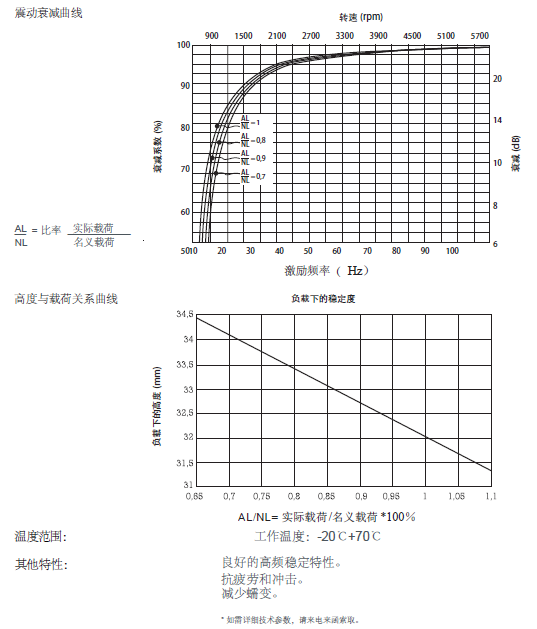

橡胶减震器-PAULSTRADYN的性能 +

固有频率：

- 轴向： 7 Hz

- 径向： 3 - 5,5 Hz

技术特点：

➤ 6 种不同尺寸规格

➤ 18 种不同承载型号最小承载 4 kg

➤ 大承载 1350 kg

➤ 固有频率 7 Hz

➤ 径向垂向刚度比 1:4

➤ 隔振效率高，非常适合固定设备的隔振

➤ 胶料：天然橡胶

➤ 工作温度：-40℃~82℃

橡胶减震器-PAULSTRADYN(图1)

标准安装

① 机器底座尺寸＞M*。

② 支撑机构面积＞产品底座面积 F×H* (见尺寸表)。

③ 螺栓 C**。

④ 螺栓 K，需要在螺栓和底座之间添加垫片。

⑤ 螺栓 K，需要在螺栓和底座之间添加垫片。

备注：

平均分配载荷，防止腐蚀。

螺栓和螺母最小等级4.6。

推荐扭矩：

螺栓直径 K(mm)	M6	M8	M10	M12
扭矩 (N.m)	2	5	12	20

备注：安装完毕请勿油漆

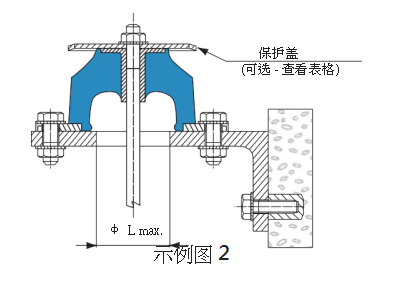

另一种安装方式：

橡胶减震器-PAULSTRADYN(图2)

底座螺母尺寸：

Paulstradyn 型号	尺寸 (mm)			防护帽推荐型号（仅供选择）
	尺寸 (mm)
	K 示例图 1	L 最大直径	M 最小直径
533701, 533702, 533703	M5	27	14	342919
533704, 533705, 533706	M5	40	34	342356
533707, 533708, 533709	M6	46	50	342733
533710, 533711, 533712	M8	47	70	342734
533713, 533714, 533715	M10	99	118	342353
533716, 533717, 533718533719	M12	127	162	342354

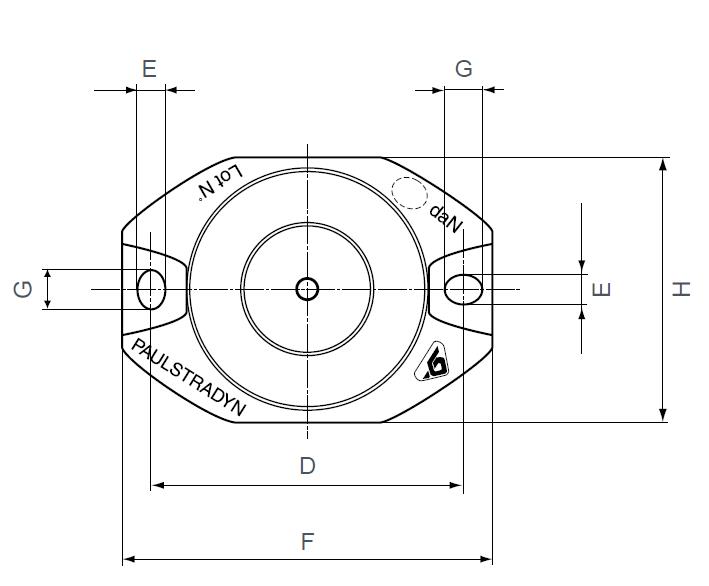

尺寸:

橡胶减震器-PAULSTRADYN(图3)

名称	型号	额定载荷 (daN)	Fig	尺寸 (mm)
				cp A	B*	C	D	E	F	G	H	cp I	J	N
Paulstradyn 4 7 12	533701	4	1	40	40	M6	52	6,2	64	6,2	44	12	2,5	6
	533702	7
	533703	12
Paulstradyn 20 30 50	533704	20	2	60	40	M6	76	6,2	90	8,2	64	32	2,5	6
	533705	30
	533706	50
Paulstradyn 70 100 130	533707	70	2	80	40	M8	100	8,2	122	12,2	84	48	2,5	12
	533708	100
	533709	130
Paulstradyn 160 200 260	533710	160	2	100	40	M10	124	10,2	152	16,2	104	68	3	10
	533711	200
	533712	260
Paulstradyn 325 400 500	533713	325	2	150	40	M12	182	12,2	214	20,2	154	116	4,5	10
	533714	400
	533715	500
Paulstradyn 640 820 1050 1350	533716	640	2	200	40	M16	240	14,2	280	24,2	204	159	5,5	20
	533717	820
	533718	1050
	533719	1350

高度，无负载为 40 mm，负载后为 32 mm (请查看技术特性)。
