弹性联轴器-Juboflex

弹性联轴器-Juboflex的概况 -

弹性影响因素：
①预压天然橡胶；

②需结合的金属弹片；

③预压缩环(安装后将会被拆除) 。

法兰：

④压铸钢 ( 632320是压铸铁)。
弹性联轴器-Juboflex的优势 +
JUBOFLEX 联轴器具有以下几个特征：

径向拆装不需要移动一对设备中的任何一个。

弹性体部分在安装时是预压缩的，会有效地限制了橡胶工作时的牵引力。

优势：
高效吸收不规则扭矩或扭矩高峰期产生的振动。
预压缩有效地起到了很好的减振效果，使用安全。
可容许大的偏差：满足了机器精确对准的需求。

建议：

在使用过程中，预压是通过固定螺栓完成的。JUBOFLEX联轴器工作时不需要保留压缩环。
弹性联轴器-Juboflex的性能 +

弹性联轴器-Juboflex的指标 +

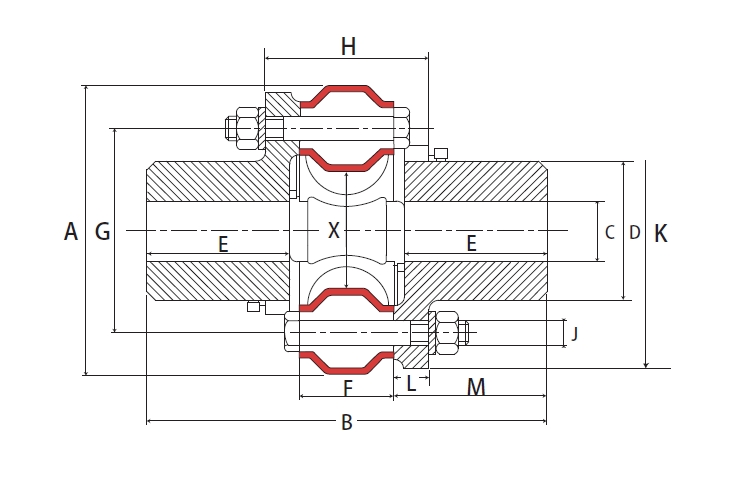

弹性联轴器-Juboflex(图1)

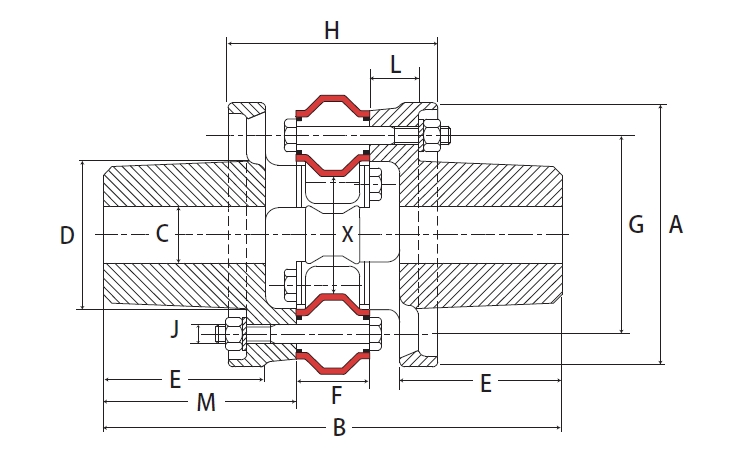

弹性联轴器-Juboflex(图2)

额定扭矩 N.m	最大扭矩 N.m	最大转速 rpm	孔径C		A mm	B mm	D mm	E mm	产品型号	F mm	G mm	H mm	J mm	K mm	L mm	M mm	X mm	重量 g
额定扭矩 N.m	最大扭矩 N.m	最大转速 rpm	min	max	A mm	B mm	D mm	E mm	产品型号	F mm	G mm	H mm	J mm	K mm	L mm	M mm	X mm	重量 g
40	120	6000		30	91	128	42	47	632027	28	65	50	8	87	11	50	23	2
90	270	5000		40	117	172	56	66	632023	32	85	60	10	113	14	70	35	3
160	480	4500		48	142	196	68	70	632017	46	100	80	12	135	17	75	40	5
250	750	3500		60	181	247	90	93	632029	51	132	93	14	172	21	98	63.	12
350	1050	3000		70	202	284	105	109	632031	54	150	96	18	196	21	115	68	18
500	1500	2800		75	232	322	115	124	632043	62	170	108	20	225	23	130	75	25
700	2100	2400		80	263	346	122	133	632025	68	190	116	20	246	24	139	82	32
1200	3600	2400	60	100	180	486	156	172	632020	78	210	222	20	-	52	204	110	57

1 N.m ≈ 0.1 mkg
最大扭矩被认为是一种罕见的起动转矩，而不是周期性的。
