弹性联轴器-MPP

弹性联轴器-MPP的概况 -

弹性结构①：Maltese十字状的聚氨酯。
法兰②：铸铁驱动部分 ③未钻孔（除633054和633055）
弹性联轴器-MPP的优势 +
MPP具有以下几个特征：

嵌套式安装。

光滑的，紧凑圆柱型，无突出部分。

压缩方向有弹性。

使用安全。

连线工作状态下，工作温度范围：-30 °C - + 70°C。

优势：

尺寸小。

安装方便。

建议：
此系列联轴器最好没有轴向拉力影响，轴向拉力可能会使弹性体部件从驱动轴法兰上滑落。
弹性联轴器-MPP的性能 +

弹性联轴器-MPP的指标 +

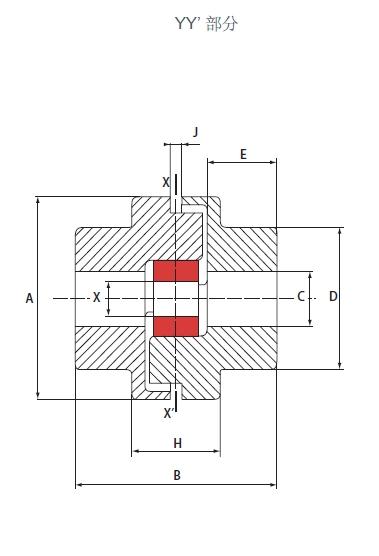

尺寸

弹性联轴器-MPP(图1)

弹性联轴器-MPP(图2)

型号	示例图	额定扭矩 TCN-N.m	最大扭矩 N.m	最大转速 rpm	孔径尺寸		A mm	B mm	D mm	E mm	产品型号	H mm	j mm	X mm	重量 kg
型号	示例图	额定扭矩 TCN-N.m	最大扭矩 N.m	最大转速 rpm	min	max	A mm	B mm	D mm	E mm	产品型号	H mm	j mm	X mm	重量 kg
MPP 3	1	30	90	9000	-	28	58	62	42	20	633052	32	3	10	0.6
MPP 8	1	80	240	7000	-	42	84	89	63	30	633053	41	5	13	1.8
MPP 20	1	200	600	4000	-	55	118	116	82	40	633051	51	6	20	4.5
MPP 38	2	380	1150	3000	20	60	145	160	90	60	533054	67	6	30	9.4
MPP 65	2	650	2000	3000	20	75	170	208	208	80	633055	82	6	32	18

功能特点

弹性联轴器-MPP(图3)

运行特征

额定扭矩 N.m	振动扭矩 N.m	NT下的扭转角度（角度）	镜像偏差 mm	圆锥偏差 mm	轴向偏差 mm
30	15	10°	0.2	1°	1.5
80	40	10°	0.4	1°	2.5
200	100	10°	0.9	1°	3
380	380	10°	1	1°	3
650	650	10°	1	1°	4

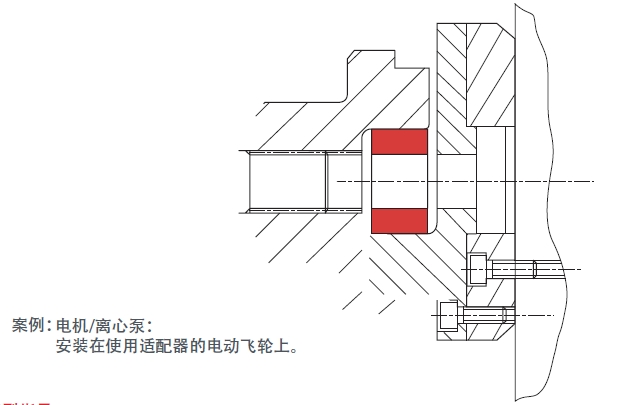

安装

弹性联轴器-MPP(图4)
