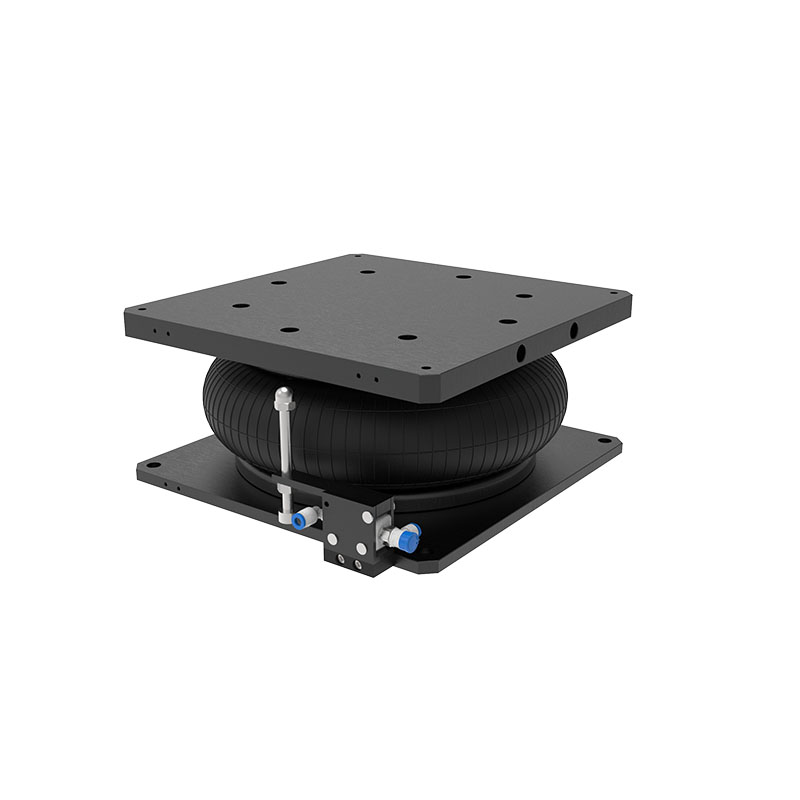

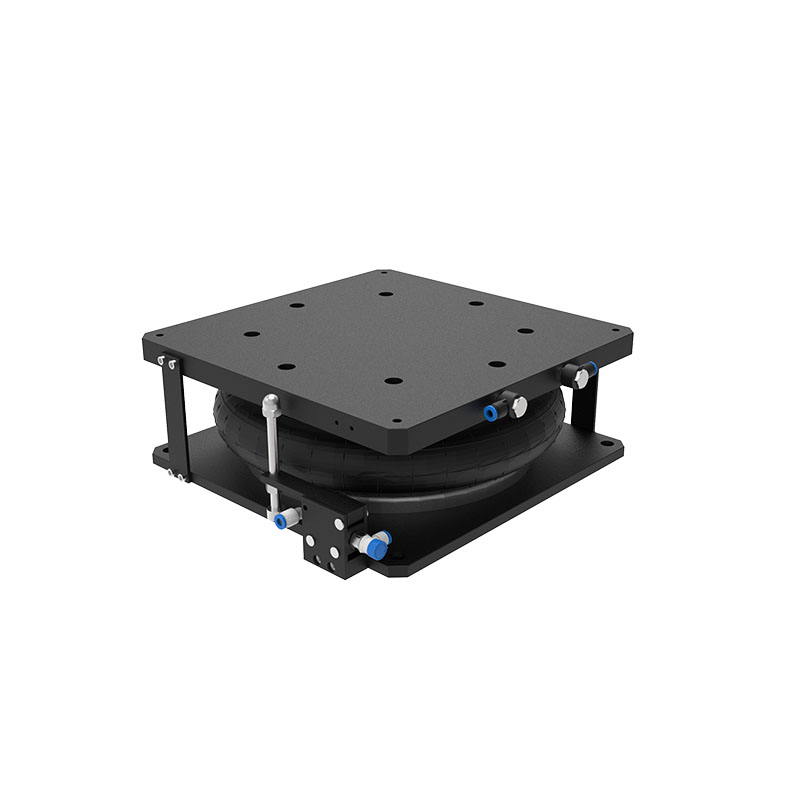

CBA-MD 系列空气弹簧

CBA-MD 系列空气弹簧的概况 -

曲囊式空气弹簧（也称为气囊式空气弹簧）是一种利用压缩空气作为弹性介质的柔性减震装置，广泛应用于工业设备隔振、精密

仪器减震等领域。

其核心结构是由橡胶和帘布层制成的柔性气囊，通过调节内部气压实现刚度和承载能力的动态调整。

应用领域

精密运动平台、光学设备、半导体设备、军工设备等
CBA-MD 系列空气弹簧的优势 +

特征：

➤ 固有频率低

➤ 阻尼可定制

➤ 使用寿命长

➤ 可在恶劣环境中使用

➤ 内置油阻尼，在运动平台减震方面效果尤为显著，可大幅提升平台稳定时间。
CBA-MD 系列空气弹簧的性能 +

CBA-MD 系列空气弹簧的指标 +

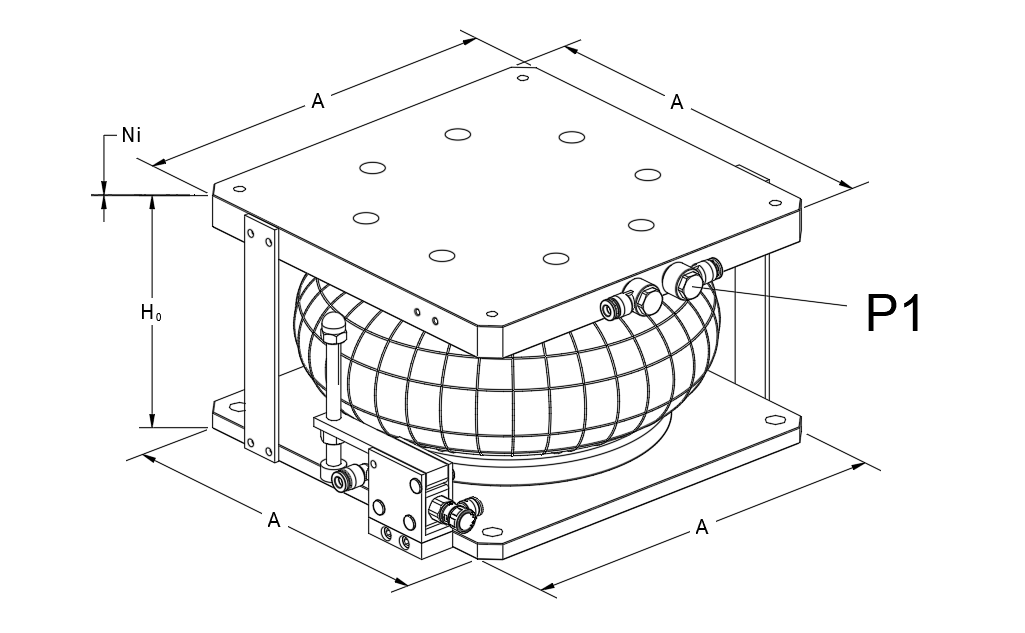

CBA-MD 系列空气弹簧(图1)

减震参数
减震方式	气浮减震
固有频率	3.0 ~ 5.0 Hz
10 Hz 隔振率	70 ~ 90 %
最大安全工作气压	0.6 MPa
水平调节方式	机械阀自动调节水平重复精度±1 mm

产品型号	外形尺寸 WDH (mm)	安装尺寸 A*A (mm)	高度尺寸 H1-H0 (mm)	安装孔径 mm	负载重量 kg
CBA - 25	240240140	210*210	165-140	M6	500 ~ 800
CBA - 30	305305140	285*285	165-140	M6	700 ~ 1000
CBA - 35	380380165	350*350	180-165	M6	900 ~ 1500
CBA - 40	400400165	400*400	180-165	M6	1200 ~ 2000
CBA - 50	500500165	500*500	180-165	M6	1800 ~ 3000
