弹性联轴器-Miniflex

弹性联轴器-Miniflex的概况 -

- 弹性结构：
①天然橡胶阻块。②V-shaped 金属电枢。
- 法兰: 铝或防腐蚀材质
③驱动部分
弹性联轴器-Miniflex的优势 +
MINIFLEX联轴器具有以下几个特点：

嵌套式安装；

紧凑、光滑圆柱形无突出物；

弹性体在安装过程中是预压缩的，可以扩大橡胶非拉伸方向的工作范围。

优势：

高效吸收不规则扭矩或扭矩高峰产生的振动；

预压弹性体保证了使用寿命；

可容忍较大偏差：满足了机器精确对准的需求。

建议：

建议不要轴向拉伸联轴器，否则弹性体可能会从法兰驱动部位滑落。
弹性联轴器-Miniflex的性能 +

弹性联轴器-Miniflex的指标 +

弹性联轴器-Miniflex(图1)

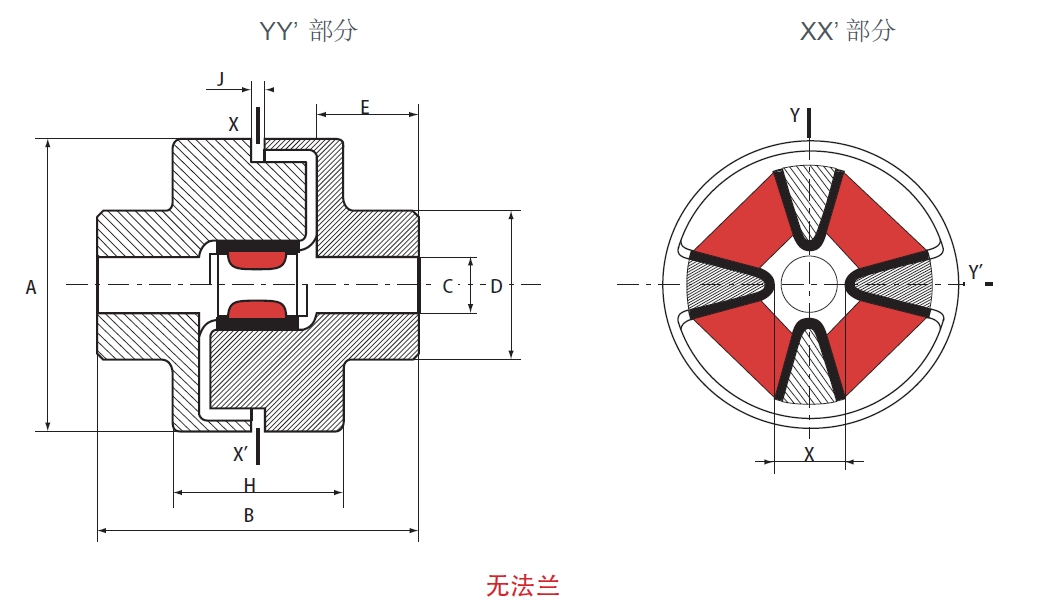

	额定扭矩 N.m	最大扭矩 N.m	最大转速 rpm	最大孔径 mm	A mm	B mm	D mm	E mm	产品型号	H mm	J mm	X mm	重量 kg
铝制法兰	2.5 10 20	5 20 40	10000 9000 7000	14 19 28	45 58 80	41 61 88	28 36 48	14 20 30	633040 633010 633020	21 31 40	2 2 4	14 16 28	0.10 0.26 0.68
铸铁法兰	2.5 10 20 40 60	5 20 40 80 120	10000 90000 70000 40000 40000	14 28 42 55 55	45 58 84 118 118	41 61 88 116 120	28 42 63 82 82	14 20 30 40 40	633041 633039 633038 633044 633047	21 31 40 51 55	2 2 4 6 10	14 16 28 38 38	0.25 0.6 1.8 4.5 4.5

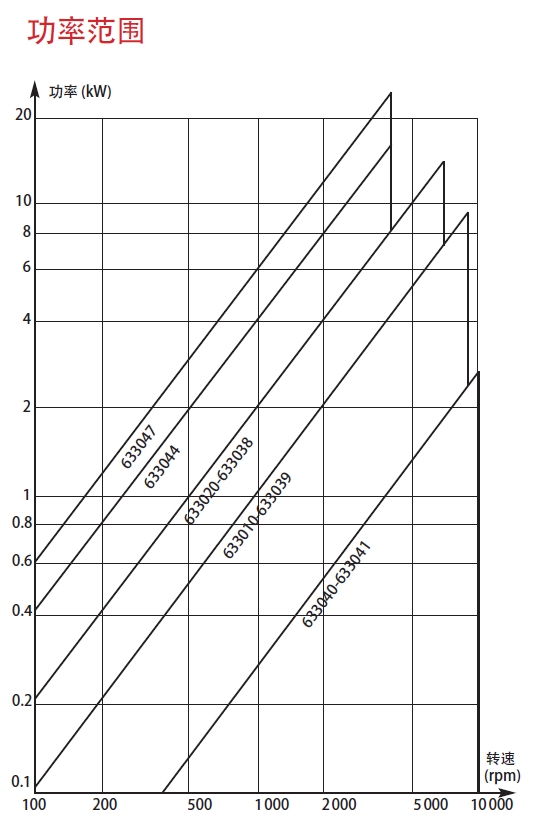

功能特点

弹性联轴器-Miniflex(图2)

弹性联轴器-Miniflex(图3)

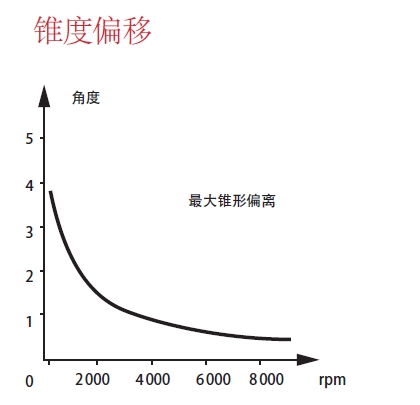

径向偏移

额定扭矩 N.m	径向偏移 1500 rmp
2.5 10 20 40 60	0.15 mm 0.25 mm 0.50 mm 1.00 mm 1.00 mm

运行参数

额定扭矩 N.m	振动耦合 N.m	在加速工况下的扭转角度（角度）	刚度
额定扭矩 N.m	振动耦合 N.m	在加速工况下的扭转角度（角度）	轴向 daN/mm	径向 daN/mm	扭力 daN/mm	锥角 daN/mm
2.5 10 20 40 60	1.2 5 10 20 30	28 28 24 18 16	0.30 1.50 1.25 2.0 4.5	2 5 7 8 12	0.004 0.020 0.045 0.126 0.214	0.005 0.090 0.090 0.022 0.034

安装

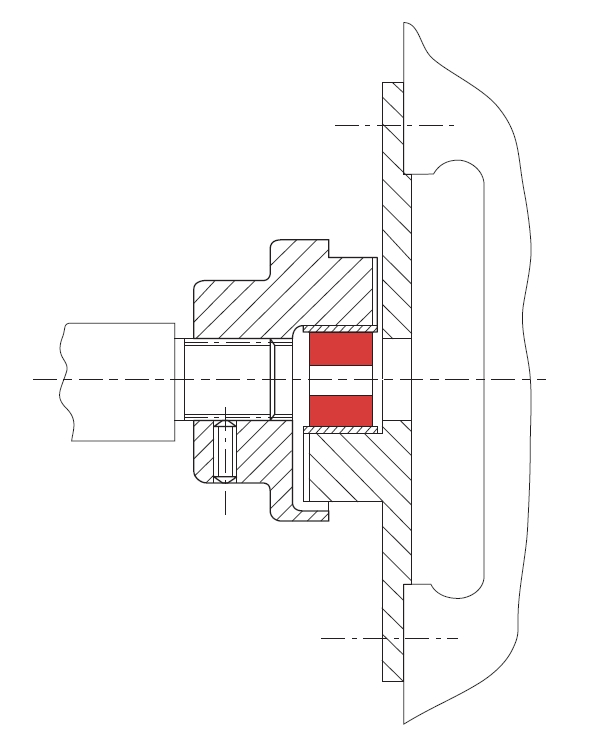

联轴器的安装或移除都需要通过移动一个设备轴向进行。只要其中一个设备重量不大，整个安装或拆除过程简单快速。

方法：

把弹性体的一对相反的电枢部分安装到驱动器的一个法兰上。
安装第二个法兰。
把两个法兰结合在一起。
完成。

弹性联轴器-Miniflex(图4)
