金属丝减震器-MV70/MV71/MV72/MV73

金属丝减震器-MV70/MV71/MV72/MV73

金属丝减震器-MV70/MV71/MV72/MV73的概况 -
金属丝减震器-MV70/MV71/MV72/MV73

此系列金属底座专为压缩和拉伸荷载设计，内置限位块。

应用描述：

保护飞行器、公路车辆、有轨列车等载体上的元器件，电子设备，导航设备，操控面板，测试设备等。
金属丝减震器-MV70/MV71/MV72/MV73的优势 +
金属丝减震器-MV70/MV71/MV72/MV73的性能 +

固有频率：轴向和径向 15 -25 Hz

金属丝减震器-MV70/MV71/MV72/MV73的指标 +

固有频率下大激励：

MV70 : ± 0,3 mm

MV71 : ± 0,4 m

MV72 : ± 0,45 mm

MV73 : ± 0,45 mm。

最大放大系数＜4。

运行温度： - 70 °C 至 + 300 °C。

结构强度可承受最大荷载下连续 10g 的加速度。

内部缓冲器按照最大载荷且连续加速设计。

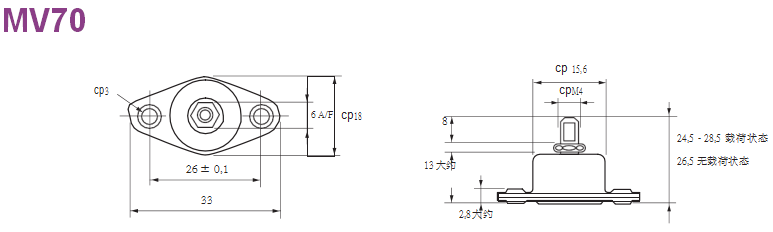

金属丝减震器-MV70/MV71/MV72/MV73(图1)

型号	额定轴向荷载 (daN)	固有频率
MV70-01	0,05-0,20	20 - 25 Hz
MV70-02	0,15-0,35
MV70-03	0,30-0,65
MV70-04	0,50-0,85
MV70-05	0,75-1,00

（1）最大/最小载荷下的固有频率：参见运行特征。

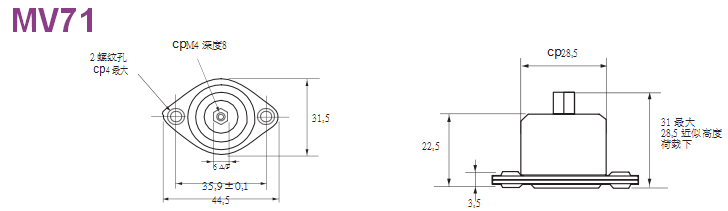

金属丝减震器-MV70/MV71/MV72/MV73(图2)

型号	额定轴向荷载 (daN)	固有频率
MV71-01	0,18-0,50	15-20 Hz
MV71-02	0,30-0,70
MV71-03	0,45-0,90
MV71-04	0,65-1,30
MV71-05	0,90-1,80
MV71-06	1,35-2,40
MV71-07	1,80-3,00

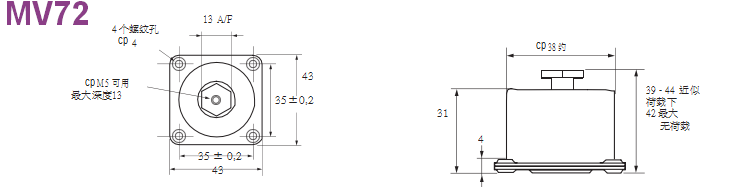

金属丝减震器-MV70/MV71/MV72/MV73(图3)

型号	额定轴向荷载 (daN)	固有频率
MV72-P03	0,30-0,55	15-20 Hz
MV72-P04	0,50-0,90
MV72-P05	0,75-1,40
MV72-P06	1,20-2,10
MV72-P07	1,90-3,40
MV72-P08	3,00-5,90
MV72-P09	4,20-8,20
MV72-P10	5,90-11,50

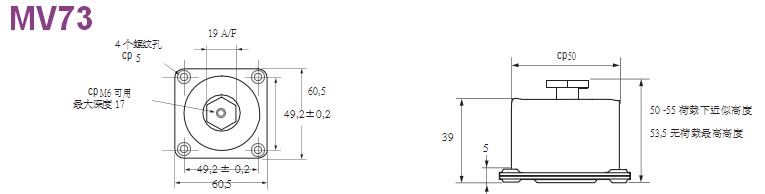

金属丝减震器-MV70/MV71/MV72/MV73(图4)

型号	额定轴向荷载 (daN)	固有频率
MV73-P02	2,50-5,20	15-20 Hz
MV73-P03	3,50-8,00
MV73-P04	4,50-10,00
MV73-P05	5,50-12,00
MV73-P06	7,00-14,00
MV73-P07	9,00-16,00
MV73-P08	10,50-19,00
MV73-P09	12,00-22,00
MV73-P10	15,00-27,00
