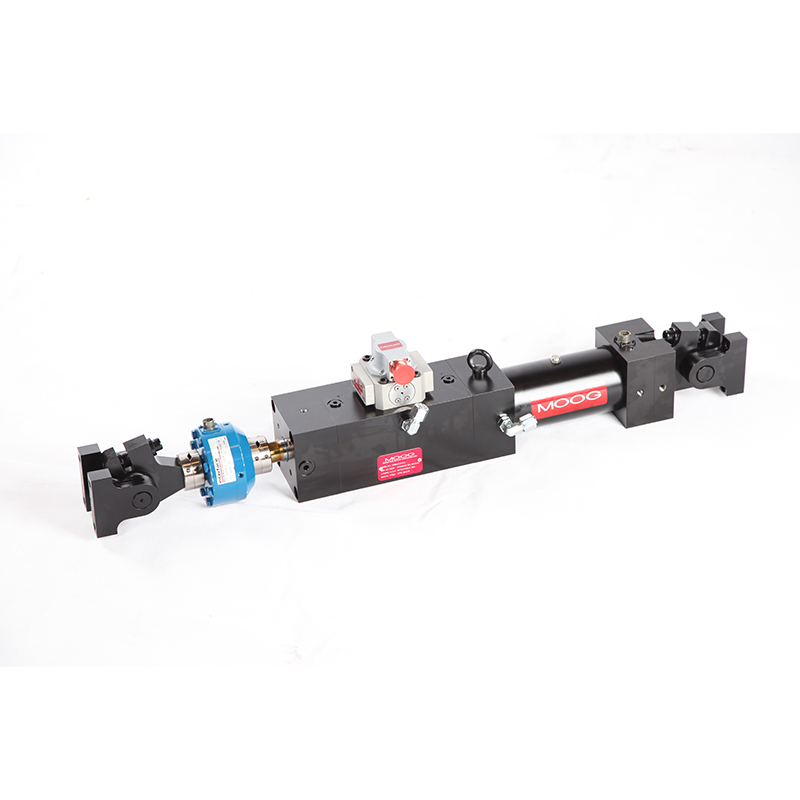

5至10kN-液压测试作动器
测试作动器是小出力双端式疲劳级测试部件
➤ 主要由一个可伸出或缩回（双作用）的液压驱动活塞杆组成
➤ 可提供相等的拉力和压力（双端式）
➤ 包含一个测量作动器位移的LVDT
➤ 在闭环伺服液压控制系统及伺服阀的精密控制下的驱动
➤ 线性驱动器，且与轴向控制通道相关联
设计兼容多种选件和附件，包括：
➤ 力传感器
➤ 固定基座
➤ 杆端关节座
➤ 基座端关节座
配备了适用的选件和附件时， 作动器可配置用干材料、结构和部件的精密测试。
➤ 主要由一个可伸出或缩回（双作用）的液压驱动活塞杆组成
➤ 可提供相等的拉力和压力（双端式）
➤ 包含一个测量作动器位移的LVDT
➤ 在闭环伺服液压控制系统及伺服阀的精密控制下的驱动
➤ 线性驱动器，且与轴向控制通道相关联
设计兼容多种选件和附件，包括：
➤ 力传感器
➤ 固定基座
➤ 杆端关节座
➤ 基座端关节座
配备了适用的选件和附件时， 作动器可配置用干材料、结构和部件的精密测试。
| 特性 | 优点 |
|
2种额定动态出力：5 kN (1.1 kip)和10 kN (2.2 kip)
2种标准工作行程：100和150mm (4和6 inch)
多种组合：模块式设计以及多种选项， 以便创建不同的作动器配置， 适配您独特的应用需求 |
多种标准产品适用千多种应用需求 |
|
高性能密封解决方案和长寿命轴承 结实耐用的伺服阀、非接触式线性位移传感器、疲劳级载荷传感器 |
使用寿命长、摩擦力小 |
| 高侧向载荷能力轴承设计 | 更高的侧向载荷能力和更强的耐久性， 可为更多要求严苛的应用场合提供更长服务时间 |
| 选配了业界领先的穆格G761系列伺服阀， 提供高动态、精确和稳定的作动器控制 | 高性能伺服控制 |
| 型号 |
标称出力 kN(kip) |
全行程 mm(in) |
工作行程 mm(in) |
缓冲长度/每端 mm(in) |
杆径 mm(in) |
港内径mm(in) |
活塞面积 cm2(in2) |
| C086-91 |
5 (1.1) |
130,180 |
100,150 (4,6) |
45 (0.6) |
30 (1.2) |
35 (1.4) |
25 (0.4) |
| C086-92 |
10 (2.2) |
130,180 (5,7) |
100.150 (4,6) |
15 (0.6) |
30 (1.2) |
40 (1.6) |
5.5 (0.9) |
