➤  防止结构连接中热桥

隔热材料

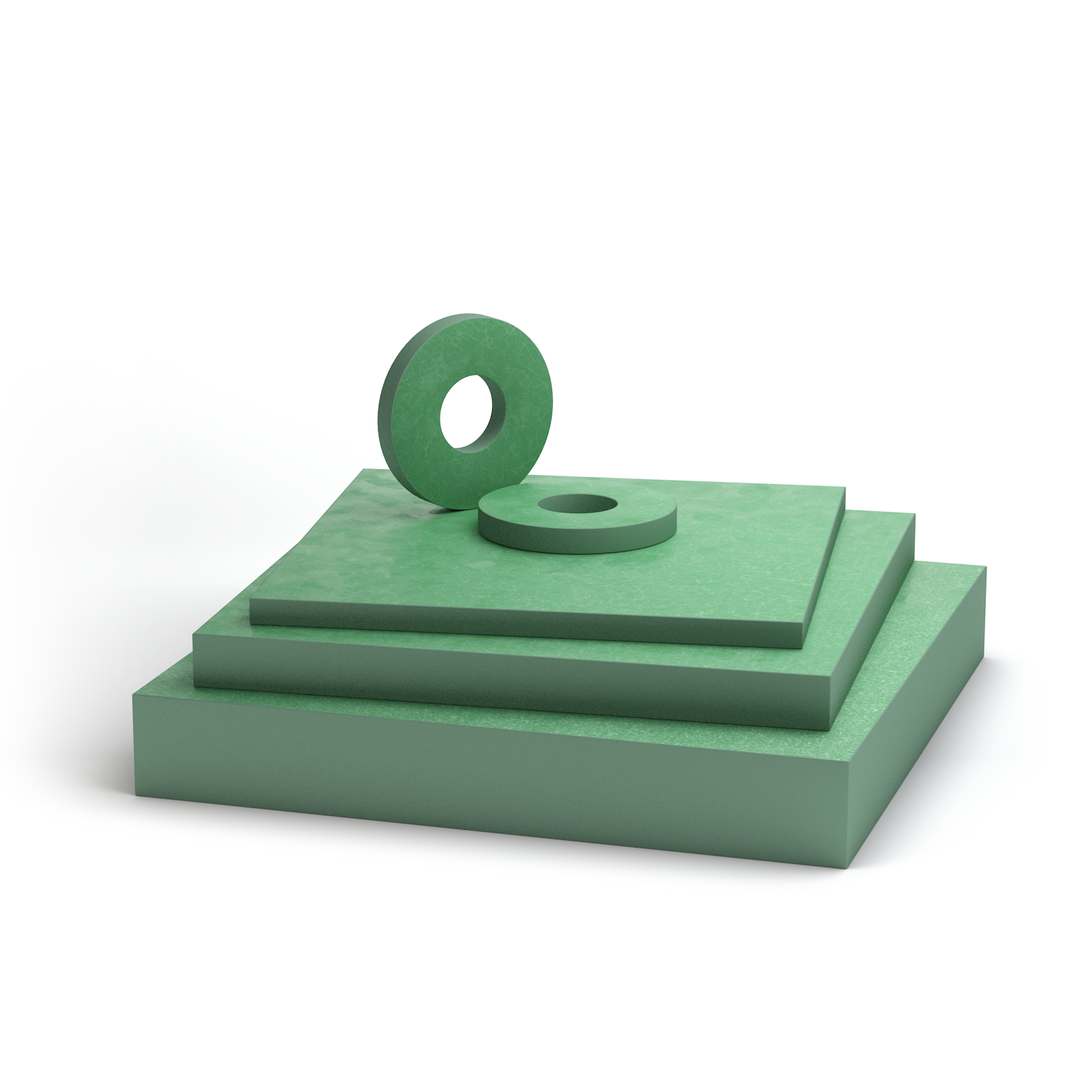

➤ 玻璃纤维增强层压复合材料，Fabreeka-TIM，由 Fabreeka 国际公司制造
➤ 材料应保持连接的结构完整性。具体荷载要求参照结构图。

➤ 最终材料性能

   a. 抗张强度 ASTM D638 11,000 psi (75.8 MPa)

   b.挠曲强度 ASTM D790 25,000 psi (172.4 MPa)

   c. 抗压强度 ASTM D695 38,900 psi (268.2 MPa)

   d. 压缩模量 ASTM D695

        i.  1/2” thk (12.7mm) 291,194 psi (2,007.7 MPa)
        ii.  1” thk (25.4mm) 519,531 psi (3,582.0 MPa)
   e. 抗剪强度 ASTM D732 15,000 psi (103.4 MPa)

   f. 厚度 1” (25.4mm) or as indicated

  g. 氧指数 ASTM D2863 21.8%

传热系数：
为了 max 限度地减少因热流通过建筑围护结构连接所造成的能量损失，必须了解围护结构内所用材料的传热特性。必须知道围护结构中使用的材料的传热特性。材料抵抗热流的能力通常被称为材料的“R”值。将 Fabreeka-Tim 材料用作结构连接中的“断热”或热绝缘体，将降低导热的热流速率，从而改变连接的温度梯度。

                          R = t/K

可以使用导热系数 (K) 和材料厚度 (T) 计算 Fabreeka-Tim 材料的 R 值，其中：R = t / K

注：材料的导热系数 (K) 与厚度无关。

然而，英寸的单位通常被用作隔热材料的标准。

                           C = K/t

材料的“C”值或热导确实取决于厚度: C = K / t
1”(25.4 mm) 厚 Fabreeka-TIM® 材料的 C 值是 1/2 "(12.7mm) 厚 Fabreeka-TIM® 材料的一半。材料越厚，C 值就越低。

                         R = 1/C

所以

                        R = 1/C = t/K

也可以通过使用 Fabreeka-TIM® 材料的 C 值计算 R 值：

因此，如果 Fabreeka-TIM® 材料厚度是 1”(25.4 mm)，K 值为 1.8 (0.259)，C 值是 1.8 (10.2) 和相应的 R 值为 0.56 (0.098)。
