SLM-MD空气弹簧

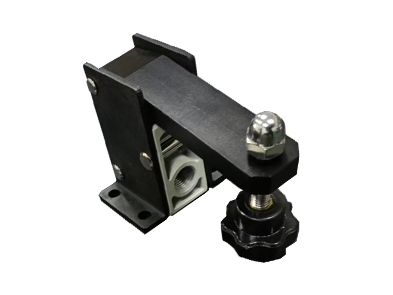

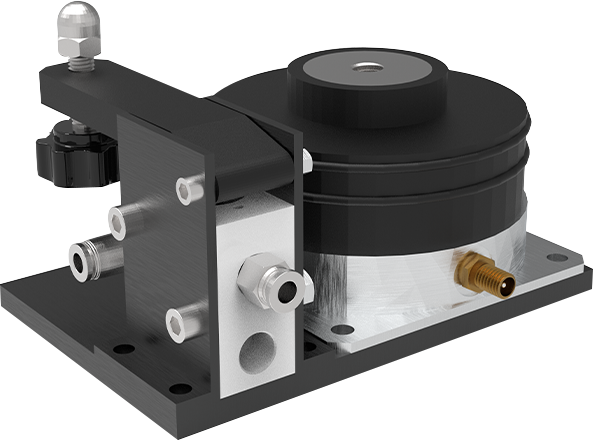

SLM-MD 系列空气弹簧隔振器配备纯机械 - 气动自动调平系统。它无需任何电源和电子元件，通过机械连杆感知设备高度变化，直接驱动气动阀芯完成充气 / 排气动作，自动保持设备水平和高度稳定。
零电源依赖：纯机械 - 气动结构，无需 24V 电源，完美适配防爆车间、无电源区域和野外工况
极高可靠性：无电子元件、无传感器、无编程需求，故障率极低，使用寿命长达 10 年以上
即装即用：出厂预校准，现场无需复杂调试，连接压缩空气即可工作
安全冗余：即使压缩空气中断，空气弹簧仍可通过橡胶弹性体提供基础支撑
成本优势：比电 - 气动版本便宜约 30-40%，比智能 IC 控制版本便宜约 2-3 倍
| SLM系列 | 直径 | 安装高度 | 底座尺寸 | 支撑面固定螺纹孔大小 | 总长 | 机器底座厚度（最大） | 升降高度 | 支撑面高度 | 底板宽度 | 底座孔间距 | 底座固定孔大小 | 底板厚度 | 重量 kg | 最大负载 kN |
| SLM 1 | 73 | 65 | 28 | M10 | 80 | 50 | ±5 | 12 | 75 | 60 | 7 | 3 | 0.3 | 0.65 |
| SLM 3 | 105 | 65 | 52 | M12 | 90 | 65 | ±5 | 12 | 105 | 89 | 7 | 3 | 0.5 | 1.8 |
| SLM 6 | 127 | 90 | 60 | M12 | 90 | 65 | ±6 | 15 | 130 | 108 | 7 | 3 | 1.0 | 2.8 |
| SLM 12 | 172 | 90 | 96 | M12 | 90 | 65 | ±6 | 15 | 175 | 153 | 7 | 3 | 2.2 | 6.0 |
| SLM 24 | 245 | 90 | 138 | M16 | 100 | 75 | ±6 | 15 | 255 | 215 | 14 | 5 | 7.2 | 13.0 |
| SLM 48 | 338 | 90 | 205 | M16 | 100 | 75 | ±6 | 15 | 343 | 305 | 14 | 5 | 14.7 | 26.0 |
| SLM 72 | 380 | 91 | 255 | M24 x 1.5 | 140 | 75 | ±6 | 17 | 385 | 310 | 20 | 6 | 22.5 | 38.0 |
| SLM 96 | 468 | 90 | 300 | M24 | 130 | 75 | ±6 | 15 | 470 | 406 | 20 | 6 | 29.3 | 55.0 |
| SLM 144 | 550 | 91 | 360 | M24 x 1.5 | 140 | 75 | ±6 | 17 | 555 | 480 | 20 | 6 | 46.5 | 76.0 |
| SLM 192 | 610 | 90 | 430 | M24 | 130 | 75 | ±6 | 15 | 610 | 508 | 20 | 6 | 52.5 | 100.0 |
单位=mm L=螺栓长度
| 参数项 | 数值 | 备注 |
|---|---|---|
| 适配产品 | SLM 全系列（SLM 1~SLM 192）、SLM-D 全系列 | 也可兼容 ADS 系列空气弹簧 |
| 调平范围 | ±5mm（SLM 1~3）、±6mm（SLM 6~192） | 与 SLM 系列空气弹簧标准调平范围一致 |
| 工作压力 | 0.5~8bar | 与 SLM 系列空气弹簧工作压力范围匹配 |
| 工作温度 | -30℃~+80℃ | 与 SLM 系列氯丁橡胶材质工作温度一致 |
| 控制方式 | 3 阀联动控制 4 个空气弹簧 | 标准配置，可扩展至更多支撑点 |
| 调节方式 | 顶部旋钮手动设定目标高度 | 现场可随时调整 |
| 参数项 | 数值 | 备注 |
|---|---|---|
| 复位精度 | ±0.5mm | 工业级机械气动高度阀标准精度 |
| 响应时间 | 1~3 秒 | 取决于压缩空气流量和负载大小 |
| 泄漏率 | ≤10ml/min（标准工况） | 符合 ISO 8573-1 压缩空气标准 |
| 压缩空气要求 | ISO 8573-1:2010 2.4.2 级 | 需过滤水分和固体颗粒 |
| 接口规格 | G1/8" 气动接口 | 标准工业气动接口 |
