SLM-IC电控空气弹簧
SLM-IC 内置电控气动调平系统的橡胶式空气弹簧，用于各类机床与机组的高效隔振与冲击缓冲。

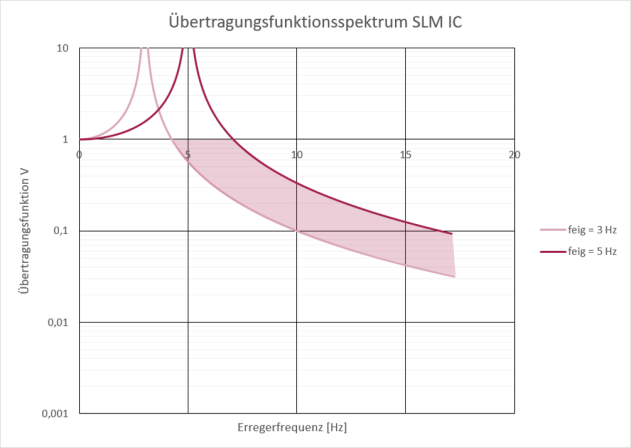

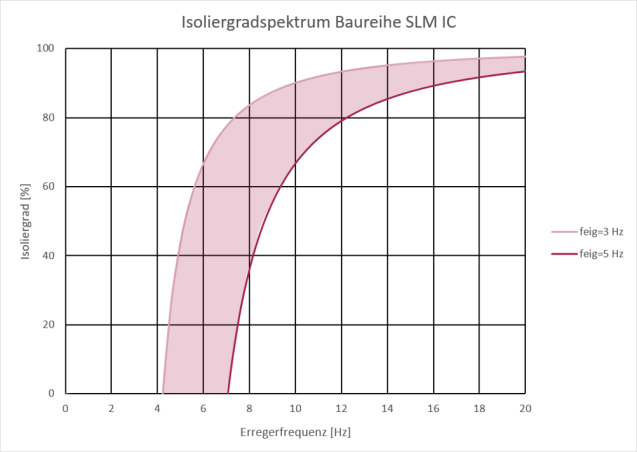

➤ 固有频率：3 ‒ 5 Hz
➤ SLM-IC 结构
➤ 橡胶- 金属组合带螺栓固定的底板。
橡胶皮囊式空气弹簧
固有频率：3~5 Hz
多种规格尺寸，单件承载最高可达 100 千牛
调平行程可达 ±6 mm
配套电气 - 气动控制单元，可对接 ALC 控制软件接口
配备数字量输入 / 输出端口，用于对接设备本体或总线系统
IC 空气弹簧系统构成
➤ 4 个空气弹簧
- 3 个带传感器和控制阀的SLM 主控空气弹簧
- 1 个无传感器和阀门的 SLM 被控空气弹簧
➤ 1 个控制单元，3 通道电路板带有USB 接口
➤ 主控弹簧的通信电缆
➤ 压力调节阀（NW 4 模块）
➤ 电源适配器
供应要求
➤ 压缩空气：
- 工作压力 1 ‒ 6 bar, 干燥、无尘、无油
- 可选过滤调节器 (FRK)
➤ 控制模块：
- 电 路 板 尺 寸 160 x 100 x 15mm
- 控制模块外壳：尺寸 225 x 200 x 40 mm
➤ 电源供应：
- DC电源：24 V ‒ 1A
- AC电源适配器：230 V, 50 Hz,130 W, 输出 24 V, 1A, DC
➤ PC 接口：USB 转 RS-232
➤ Air Level Control 制控软件
SLM-IC系列 | 直径 D | 安装高度 H0 | 升降高度 Ni | 底板宽度 A | 最大负载 kN |
| SLM-IC-3 | 105 | 65 | ± 5 | 106 | 1.8 |
| SLM-IC-6 | 127 | 90 | ± 6 | 130 | 2.8 |
| SLM-IC-12 | 175 | 90 | ± 6 | 175 | 6 |
| SLM-IC-12 B | 170 | 90 | ± 6 | 175 | 6 |
| SLM-IC-24 | 245 | 90 | ± 6 | 255 | 13 |
| SLM-IC-48 | 338 | 90 | ± 6 | 343 | 26 |
| SLM-IC-96 | 468 | 90 | ± 6 | 470 | 55 |
| SLM-IC-192 | 610 | 90 | ± 6 | 610 | 100 |
单位=mm
