有线振动数据采集器
广大工程师们的喜爱。
DT9857E 是用于噪声、振动和声学测量的高精度动态信号采集模块。
八个或十六个 24 位 IEPE (ICP®) 传感器输入与一个转速计输入、两个测量计数器和一个通用计数器/定时器同步，以提供及时匹配的数据流，供现场或实验室使用。
两个激励 D/A 输出，每个 32 位分辨率和一个 8 位数字输出端口可用于动态波形生成和控制。
这种坚固、紧凑的模块可作为 OEM 板或钢壳模块提供，通过 USB 连接，使其成为许多测量应用的理想选择。

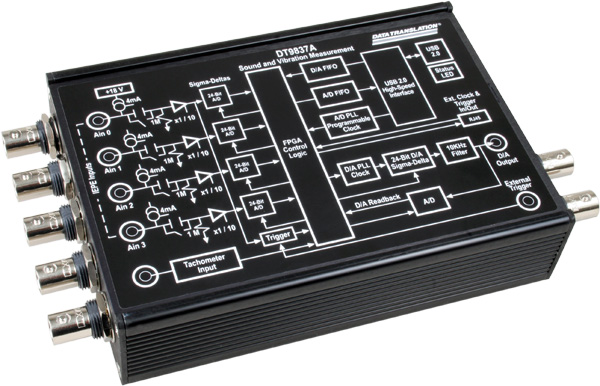

DT9837特点
4通道同步，24位Delta-Sigma A/D 转换，适用高精度测量
每通道52kHz/100kHz同步采集
支持IEPE(ICP)输入，提供4mA电流，AC或DC耦合
携带方便，直接由USB供电
模拟输入范围±10V，可由软件选择增益1或10
1通道24-bit Delta-Sigma D/A转换，可输出电压值或平滑的波形信号
多种触发方式可选，包括软件触发，TTL或阈值触发
A/D和D/A同步操作
免费提供VC++,VB.NET,LabVIEW,Matlab等驱动接口
DT9857E特点
◎性价比高，小巧便携，重约1.5公斤。
◎USB接口
◎8/16通道同步输入，IEPE 输入， 4mA/24V恒流源供电，程控 AC /DC耦合。
◎24位Delta-Sigma A/D转换，高分辨率。
◎ 最高采样率为105.4KHZ。
◎1个转速输入通道；2路任意波形输出通道。
◎16路数字I/O通道。
◎所有输入和输出的测量数据可以保持连贯同步
◎多种触发模式：软件触发、外部数字（TTL）触发、模拟信号阀值触发。可设置预触发、后触发。
◎数据格式支持ME’scopeVES模态分析软件。
◎配套的软件功能强大，并且界面友好，使用方便。
DT9837
◎通道组合 4+4+4+4 或 8, 16, 24, 32, 64
◎分辨率 24 位
◎采样率 每通道52.734 kHz 或102.4kHz
◎采样 同步
◎抗锯齿滤波器 集成电路
◎动态 110dB
◎测量范围 ±1V ±10V
◎AC/DC- 耦合
◎速度输入 外部模拟或0-80 kHz 脉冲模式
◎电脑接口 USB 2.0
◎信号输入 IEPE 传感器馈入(24 V，4 mA)，可切换
◎连接 BNC
◎ICP供应 可选添加
◎工作温度 0~55℃
◎尺寸 245×145×61 mm 单个测量模块
◎重量 1.4 kg 单个测量模块
DT9857E
模拟输入规格参数
◎通道数：8/16通道同步模拟输入，可扩展至64通道。
◎支持IEPE传感器，4mA恒流源
◎分辨率：24位
◎信噪比：94dB典型
◎输入量程：±10V，±1V
◎采样率：
195.3125Hz~105.469kHz
◎程控AC、DC耦合
◎Delta Sigma滤波器：0.49倍的采样率，带宽-3dB
◎模拟滤波器：低通400kHz；高通0.5Hz（AC耦合）
整机规格参数
◎工作环境：0℃到50℃，0到95%相对湿度，不冷凝
◎供电：4.75~280VDC
◎体积: 285mm×220mm×70mm
◎重量：DT9857E-16，1.5kg；DT9857E-8，1.2kg
模拟输出规格参数
◎通道数：2个32位模拟输出
◎最小采样频率：30kHz
最大采样频率：216kHz
◎输出范围：±10V
◎DAC Delta Sigma 滤波器
◎模拟滤波器：120kHz
◎输出信号：固定电平或波形
◎偏置误差：±0.5mV
◎增益误差：±0.03%
其他输入输出
◎1个转速通道，量程达±30V
◎1个计数器/定时器通道
◎数字IO：8in， 8out
