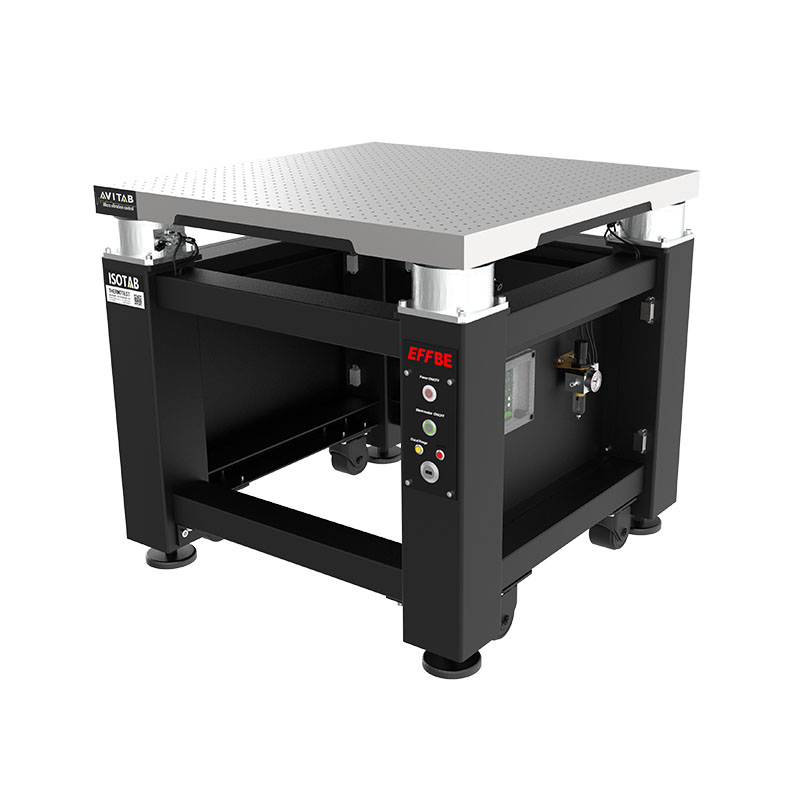

ADS-ICD 隔振桌

ADS-ICD 隔振桌
ICD气动弹簧控制系统：
ICD 气动弹簧控制系统将成熟的气动弹簧与新型的非接触式电 - 气动控制器结合在一起，传感器和控制阀被组合成一个紧凑的组件，并集成到空气弹簧中。

带有手动操作/PC 连接的控制器允许选择以下设置：
系统的调平(水平安装)
追踪每个弹簧的运行高度
高度和复位精度的公差选择
动力作用下的延迟或抑制反应

监测和记录：
该设计实现了低成本模块的紧凑设计。
一个用于非接触式高度检测的传感器被集成在空气弹簧中。因此，没有必要对机器的高度进行单独感应。此外，用于填充或清空内腔的阀门被安排为气动弹簧内的提升和降低阀门。


系统特征：
➤ 自动适应负载的变化和重心的转移
➤ 非接触式传感器系统
➤ 可以集成到设备的控制器中
➤ 主动整合到流程中
➤ 简单的通信模式
➤ 通过互联网进行远程控制
➤ 可定制的参数


调节参数
复位精度
  • 粗略（± 0.5 mm）
  • 精准（± 0.1 mm）
  • 用户定义（± 0.01-1 mm）
允许偏差（变形量）
  • 宽（± 1.0 mm）
  • 窄（± 0.5 mm）
  • 用户定义（± 0.01-1.5 mm）
稳定时间
  • 快（10 ms）
  • 慢（125 ms）
  • 用户定义（5-125 ms）
工作高度
  • 中间位置（± 5 mm）
  • 电控计调整
  • 控制软件调整
通信方式
Air Level Control Windows 软件
USB 和蓝牙，无线(IEEE 802.15.4)

  ADS-1 ADS-3 ADS-6 ADS-12 ADS-24
1 support kg 65 180 280 600 1300
4 support kg 250 750 1500 3000 6000
6 support kg 375 1125 2250 4500 9000
8 support kg 500 1500 4500 13500 27000
固有频率 垂直：2.5-2.7 Hz          水平：2.0-4.5 Hz
调节方式 电控阀自动调平
隔振效率 10 Hz 干扰频率95%以上

型号 桌子尺寸
mm in
ADS-ICD-060608H 600*600*800 24*24*32
ADS-ICD-090608H 900*600*800 36*24*32
ADS-ICD-080808H 800*800*800 32*32*32
ADS-ICD-100808H 1000*800*800 40*32*32
ADS-ICD-090908H 900*900*800 36*36*32
ADS-ICD-120908H 1200*900*800 48*36*32
ADS-ICD-101008H 1000*1000*800 40*40*32
ADS-ICD-151008H 1500*1000*800 60*40*32
ADS-ICD-181008H 1800*1000*800 72*40*32
ADS-ICD-201008H 2000*1000*800 80*40*32
ADS-ICD-121208H 1200*1200*800 48*48*32
ADS-ICD-151208H 1500*1200*800 60*48*32
ADS-ICD-181208H 1800*1200*800 72*48*32
ADS-ICD-201208H 2000*1200*800 80*48*32
ADS-ICD-241208H 2400*1500*800 96*48*32
ADS-ICD-151508H 1500*1500*800 60*60*32
ADS-ICD-181508H 1800*1500*800 72*60*32
ADS-ICD-201508H 2000*1500*800 80*60*32
ADS-ICD-241508H 2400*1500*800 96*60*32
ADS-ICD-301508H 3000*1500*800 120*60*32
