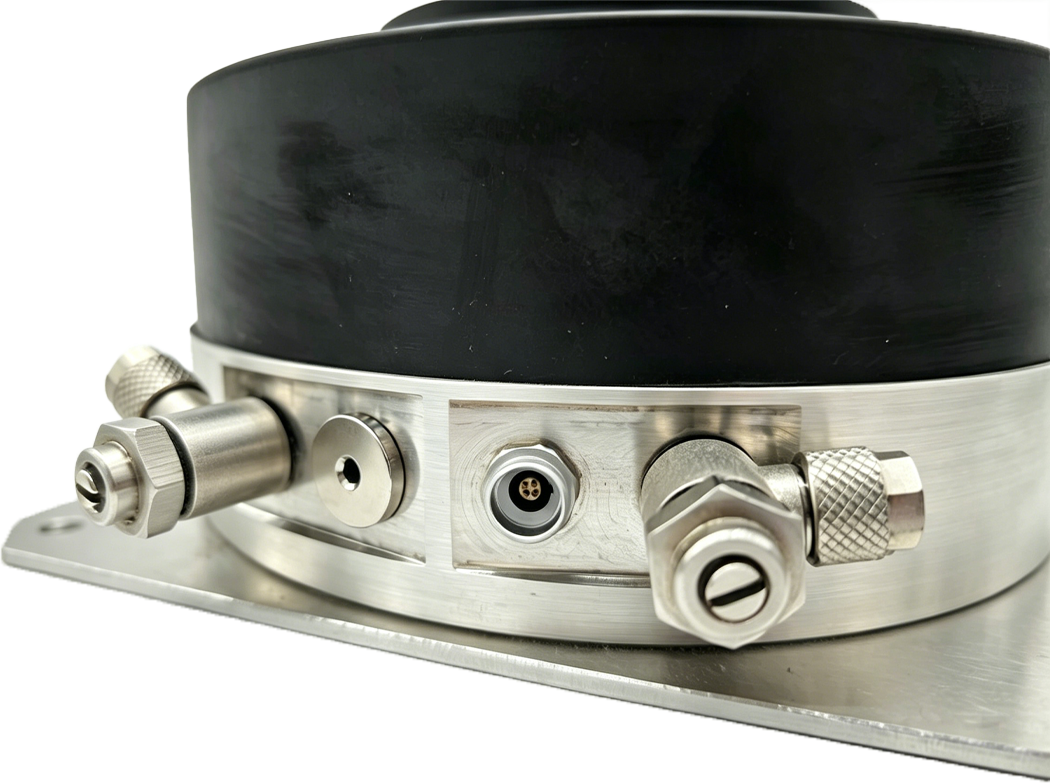

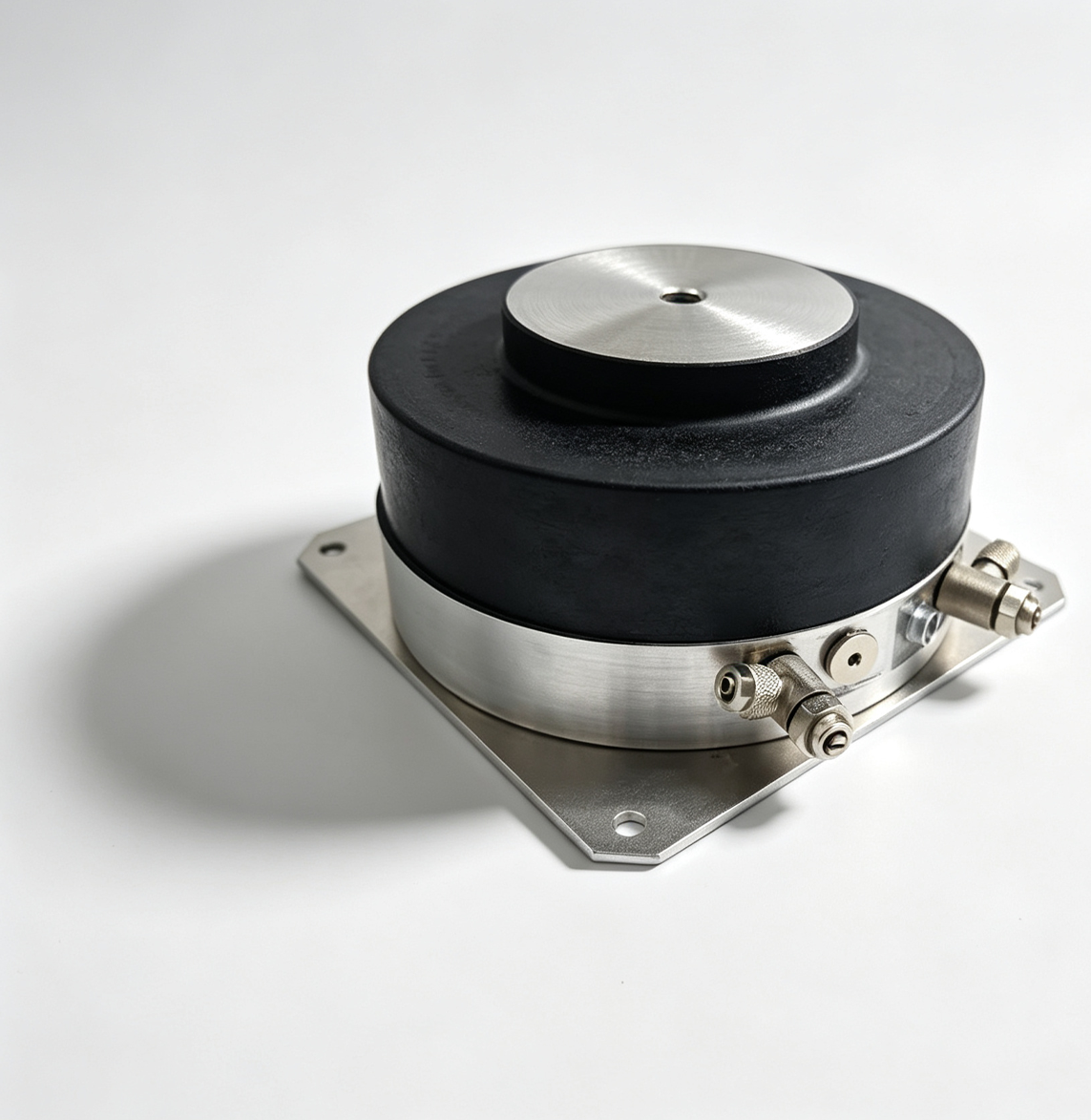

SLM-IC电控空气弹簧

SLM-IC 是一款内置电控气动调平系统的橡胶式空气弹簧，用于各类机床与机组的高效隔振与冲击缓冲，适配精密仪器、检测设备与实验室工况。

• 橡胶皮囊式空气弹簧

• 固有频率：3~5 Hz

• 多种规格尺寸，单件承载最高可达 100 kN

• 调平行程可达 ±6 mm

• 配套电气 - 气动控制单元，可对接 ALC 控制软件接口

• 配备数字量输入 / 输出端口，用于对接设备本体或总线系统

• 标准充气额定载荷下竖向固有频率稳定 3～5Hz，失压无源状态固有频率 8Hz；

• 10Hz 环境振动竖向隔振效率≥96%，水平隔振效率≥98%，可高效隔绝楼宇 5～10Hz 建筑低频振动干扰；

• 电控闭环调节响应周期 2～5s，允许台面高度调节行程 ±5～±6mm；

• 气囊非线性渐进刚度，轻载柔性解耦、重载自动提升支撑刚度，防止设备倾覆；

• 百万次交变载荷循环无漏气、无永久形变，气压泄漏速率极低，连续 72 小时静置高度漂移小于 0.08mm；

• 内置结构阻尼配合电控恒高抑制台面余振，外力扰动后快速回归基准高度，长时间显微观测、计量检测无光路与测量基准漂移。

IC 空气弹簧系统构成

• 4 个空气弹簧    - 3 个带传感器和控制阀的SLM 主控空气弹簧    - 1 个无传感器和阀门的 SLM 被控空气弹簧

• 1 个控制单元，3 通道电路板带有USB 接口

• 主控弹簧的通信电缆

• 压力调节阀（NW 4 模块）

• 电源适配器

供应要求

• 压缩空气：    - 工作压力 1 ‒ 6 bar, 干燥、无尘、无油    - 可选过滤调节器 (FRK)

• 控制模块：    - 电 路 板 尺 寸 160 x 100 x 15mm    - 控制模块外壳：尺寸 225 x 200 x 40 mm

• 电源供应：    - DC电源：24 V ‒ 1A    - AC电源适配器：230 V, 50 Hz,130 W, 输出 24 V, 1A, DC

• PC 接口：USB 转 RS-232

• Air Level Control 制控软件

单位=mm
