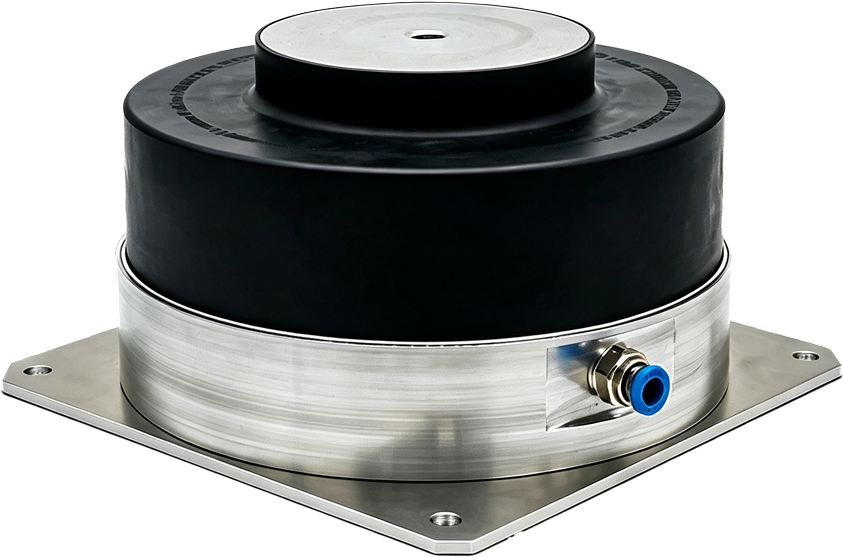

SLM空气弹簧
弹性体-金属组合，带可螺丝固定的底板，弹性材料制成的气体腔室，用钢圈加固，10 种规格尺寸。
应用领域：
测量机、平面工作台、设备基础、压力机、自动剪板机、咬合机、压缩机、风扇和空调等。
产品性能：
➤ 低频主动或被动减震
➤ 垂直和水平刚度约为 1：1
➤ 振动隔离
➤ 冲击吸收
➤ 结构性隔音
➤ 无需锚固安装
➤ 可在不充气状态下工作
➤ 负载范围：0.2‒100 kN
➤ 固有频率(静态)：3 ‒ 5 Hz
➤ 固有频率(静态)：不充气 8 Hz
材 料
➤ 高弹性的氯丁橡胶主体，耐油且不易老化
➤ 负载板和底板：
- SLM 1 ‒ 12 铝板
- SLM 24 ‒ 192 镀锌钢板
➤ 8.8 级镀锌螺栓
调平范围：调平范围 ± 5 - 6 mm ，气压控制
可选配件
自动调平控制：
➤ 机械- 气动版本
➤ 电动- 气动版本
( 可设定复位时间和精度)
自动监测压力，减少了维护：搭配SLM H90 IC 控制系统
交货范围：带六角头螺栓的空气弹簧
配 件：安装板
在机器底部面积较小的情况下，安装板将平面载荷分布在元件的整个区域
| SLM系列 |
直径 D |
安装高度 H0 |
底座尺寸 D1 |
支撑面螺纹孔大小 G |
总长 L |
机器底座厚( 最大) |
升降高度 Ni |
支撑面高度X |
底板宽度 A |
底座孔间距b |
底固定孔大小 d |
底板厚度 T |
重量 |
最大负载 kN |
| SLM 1 V | 73 | 65 | 28 | M10 | 80 | 50 | ±5 | 12 | 75 | 60 | 7 | 3 | 0.3 | 0.65 |
| SLM 3 V | 105 | 65 | 52 | M12 | 90 | 65 | ±5 | 12 | 105 | 89 | 7 | 3 | 0.5 | 1.8 |
| SLM 6 V | 127 | 90 | 60 | M12 | 90 | 65 | ±6 | 15 | 130 | 108 | 7 | 3 | 1 | 2.8 |
| SLM 12 P | 172 | 90 | 96 | M12 | 90 | 65 | ±6 | 15 | 175 | 153 | 7 | 3 | 2.2 | 6 |
| SLM 24 V | 245 | 90 | 138 | M16 | 100 | 75 | ±6 | 15 | 255 | 215 | 14 | 5 | 7.2 | 13 |
| SLM 48 V | 338 | 90 | 205 | M16 | 100 | 75 | ±6 | 15 | 343 | 305 | 14 | 5 | 14.7 | 26 |
| SLM 72 V | 380 | 91 | 255 | M24 x 1.5 | 140 | 75 | ±6 | 17 | 385 | 310 | 20 | 6 | 22.5 | 38 |
| SLM 96 V | 468 | 90 | 300 | M24 | 130 | 75 | ±6 | 15 | 470 | 406 | 20 | 6 | 29.3 | 55 |
| SLM 144 V | 550 | 91 | 360 | M24 x 1.5 | 140 | 75 | ±6 | 17 | 555 | 480 | 20 | 6 | 46.5 | 76 |
| SLM 192 V | 610 | 90 | 430 | M24 | 130 | 75 | ±6 | 15 | 610 | 508 | 20 | 6 | 52.5 | 100 |
单位=mm L=螺栓长度
