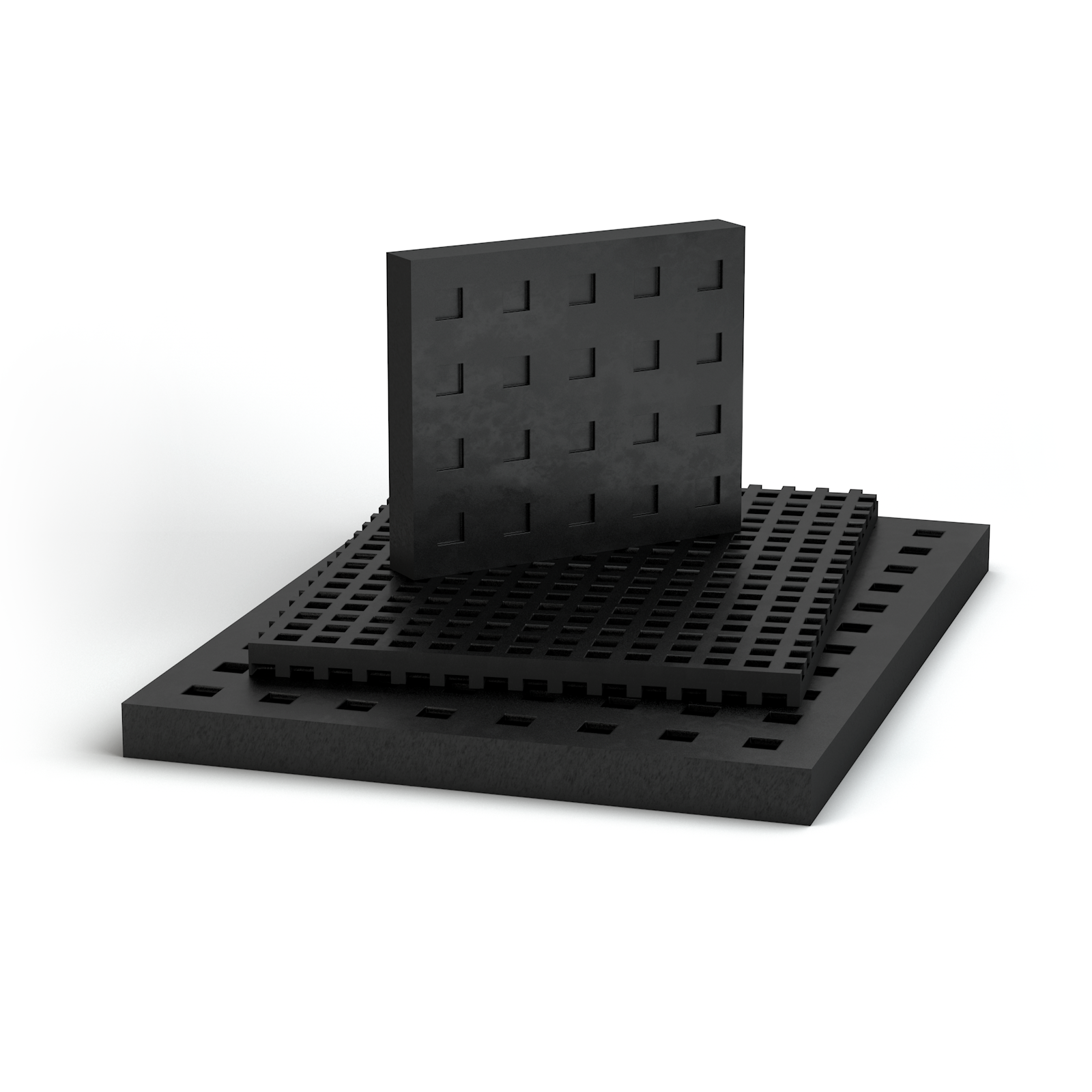

Fabcel Pads 低频橡胶减振垫
Fabcel Pad 自 1962 年以来在工业中一直用来减少振动和冲击。它们是由丁腈橡胶制造的。
其类型和厚度(层)范围很广，从而优化负载/隔离器的性能。Fabcel 垫是用 18“x18”大小的板材制造的。然而，根据应用和隔离要求，它们通常被切割成不同尺寸，并结合成适当的厚度。
主要特点及优势：
➤ 承受高达300 psi的负载
➤ 垂直固有频率低至5.0 Hz
➤ 水平固有频率低至3.0 Hz
➤ 标准Fabcel垫的阻尼率为6％
➤ Fabcel B30垫的阻尼率为15％
➤ 有效温度范围为-20°F至150°F
➤ 单位体积储能率高
➤ 不受大多数油，蒸汽，水，霉菌和盐水的影响
Fabcel 垫材料是设计用于存在结构噪声和振动的工业应用中隔振/减振。
Fabcel Pad 自 1962 年以来在工业中一直用来减少振动和冲击。它们是由丁腈橡胶制造的，其类型和厚度(层)范围很广，从而优化负载/隔离器的性能。在衬垫表面的特色单元格的几何形状最小化了通常与未增强的弹性(橡胶)垫材料有关的形状因子1，因子2。
形状因子对材料的挠度和载荷极限性能有影响。本质上，橡胶是一种不可压缩的物质，它通过改变形状而不是体积而发生偏转。结果表明，载荷-挠度曲线受所用垫的形状因子( SF )的影响很大，即垫是相对较高的小截面，还是相对较短的大截面。
Fabcel 垫是用 18”x 18”大小的板材制造的。然而，根据应用和隔离要求，它们通常被切割成不同尺寸，并结合成适当的厚度。
在某些条件下，Fabcel 200 和 300 表现出形状因子效应，虽然不像通常使用的弹性体材料那样明显。
备 注：
因子1是表面面积与周长的面积几何度量(比)，允许横向扩大。
因子2在实际条件下，Fabcel 25、50 或 100 的形状因子效应最小，可以忽略不计。
物理属性：
| Fabcel 25 | Fabcel 50 | 200 | Fabcel 100 | 300 | |
| 硬度测量 | 25±5 | 48±5 | 68±5 |
| 抗张强度 | 500 psi | 2,000 psi | 2,000 psi |
| 延伸率 | 700% | 350% | 250% |
| 阻 尼 | 7% | 7% | 7% |
| 厚 度 | 5/16 | 5/16 | 1/2 | 5/16 | 1/2 |
| 最大负载 | 25 psi | 50 psi | 200 psi | 100 psi | 300 psi |
注：为了稳定，多层隔离器的设计要求宽度/长度不应窄于厚度的两倍。
